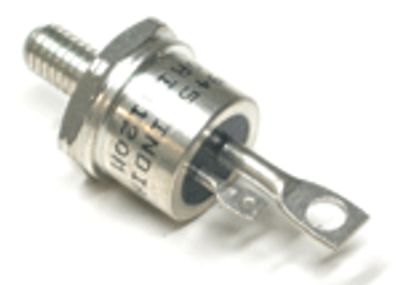

Tyristori (SCR) 1200V 50A TO-65 (50RIA120)
50RIA120 on raskaan sarjan teollisuustason tyristori (SCR), joka on suunniteltu äärimmäistä kestävyyttä vaativiin sähkönsäätö- ja tasasuuntaussovelluksiin. Tämä komponentti on rakennettu "Stud Mount" -tyyppiseen TO-65-koteloon, mikä mahdollistaa sen asentamisen tukevasti suoraan jäähdytyselementtiin tai laitteen runkoon mutterikiinnityksellä.
50RIA120 (valmistaja Vishay / International Rectifier) on osa luotettavaa RIA-sarjaa, joka on optimoitu kestämään suuria virta- ja jännitepiikkejä teollisuuden vaativimmissa olosuhteissa. 1200 voltin jännitekesto ja 50 ampeerin jatkuva virrankesto tekevät tästä komponentista erinomaisen valinnan kohteisiin, joissa tarvitaan vankkaa tehonohjausta, kuten suurissa DC-moottorikäytöissä, teollisuuden latureissa ja suuritehoisissa vaihtosähkön (AC) ohjauspiireissä.
Tyristorin toimintaperiaate perustuu porttiohjattuun kytkentään, jossa pieni ohjaussignaali kytkee suuren kuormitusvirran päälle. 50RIA120:n stud-kiinnitys ei tarjoa ainoastaan erinomaista lämmönjohtavuutta, vaan myös mekaanista vakautta, mikä on olennaista tärinälle alttiissa teollisuusympäristöissä.
Tärkeimmät ominaisuudet:
Mutterikiinnitteinen TO-65-kotelo: Erittäin tukeva asennus, joka toimii samalla tehokkaana lämmönjohtimena.
Korkea jännitekesto: 1200 V maksimijännite (VRRM/VDRM) mahdollistaa käytön teollisuuden 400V/690V-järjestelmissä.
Suuri virrankesto: 50 A nimellisvirta kestää jatkuvaa kuormitusta raskaissa sovelluksissa.
Kestävä teollisuusrakenne: Suunniteltu kestämään mekaanista rasitusta ja termistä väsymistä.
Luotettava suorituskyky: Erinomainen valinta kriittisiin sähkönjakelun ja teollisuusautomaation laitteisiin.
Tekniset tiedot:
Tilauskoodi / Tuotekoodi: 50RIA120
Tuotetyyppi: Tyristori (Stud Mount SCR)
Kotelotyyppi: TO-65 (Stud Mount, mutteri-asennus)
Suurin jännite (VRRM): 1200 V
Suurin jatkuva virta (IT(AV)): 50 A
Valmistaja: Vishay / International Rectifier
Tyypilliset käyttökohteet:
Teollisuuden tasasuuntaajat ja virtalähteet
Suuret DC-moottorin ohjausyksiköt
Akkujen latausjärjestelmät (teollisuuslaturit)
AC-kuorman pehmokäynnistimet ja säätimet
Raskaan teollisuuden sähkölaitteiden kunnossapito ja korjaus
Vinkki asennukseen ja suunnitteluun: Asenna 50RIA120 tukevasti jäähdytyslevyyn käyttäen puhdasta pintaa ja asianmukaista momenttia, jotta varmistat optimaalisen lämmönsiirron. Koska kyseessä on pultattava tehomalli, varmista myös, että sähköinen kytkentä on tehty tukevasti pulttiliitokseen – käytä tarvittaessa kunnollisia kaapelikenkiä ja varmista liitosten kireys. Huomioi, että tyristorin "Anode" (tai "Cathode" riippuen mallista) on usein yhteydessä itse pulttirunkoon, joten eristäminen jäähdytyselementistä on tehtävä tarvittaessa erillisten eristeholkkien ja -levyjen avulla.
