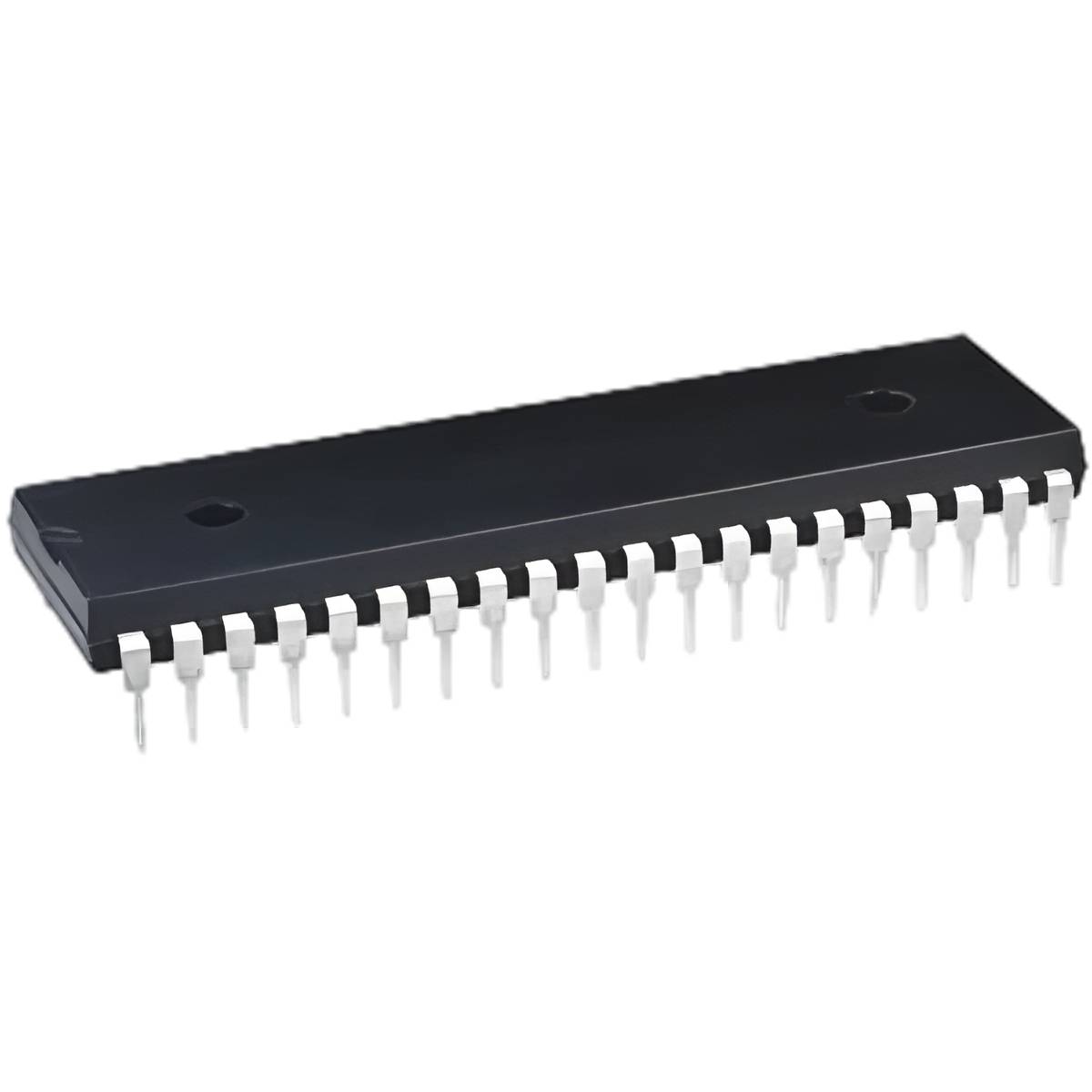

Universal Asynchronous Receiver-Transmitter (UART) DIL-40 (PC16550N)

PC16550N (usein tunnettu nimellä 16550 UART) on legendaarinen sarjaliikennepiiri, joka on toiminut vuosikymmenten ajan PC-tietokoneiden ja sulautettujen järjestelmien sarjaporttien (RS-232) sydämenä.

Tämä piiri muuntaa rinnakkaisen datan sarjamuotoon ja päinvastoin. Sen merkittävin etu alkuperäiseen 8250 UART-piiriin verrattuna oli 16 tavun FIFO-puskuri (First-In, First-Out), joka mahdollistaa luotettavamman tiedonsiirron korkeilla nopeuksilla ilman, että prosessorin tarvitsee käsitellä jokaista tavua välittömästi.

Tärkeimmät ominaisuudet:

• FIFO-puskuri: Sisäänrakennettu 16-tavun FIFO-muisti lähetykselle ja vastaanotolle, mikä vähentää prosessorin keskeytyskuormaa.

• Täysin ohjelmoitava: Sarjaliikenteen parametrit, kuten nopeus (baud rate), pariteetti ja stop-bittien määrä, ovat ohjelmoitavissa.

• Modem-ohjaus: Tukee täyttä modem-ohjausta (esim. RTS, CTS, DTR, DSR, DCD, RI).

• Kellotaajuus: Tukee jopa 1,5 MBaud nopeuksia (riippuen käytetystä kellotaajuudesta).

• TTL-yhteensopiva: Toimii suoraan digitaalisilla logiikkatasoilla.

Tekniset tiedot:

• Tilauskoodi: PC16550N

• Tuotetyyppi: UART (Universal Asynchronous Receiver-Transmitter)

• Kotelotyyppi: DIL-40 (40-pin, läpiasennus)

• Valmistaja: Texas Instruments (alkuperäinen National Semiconductor)

Tyypilliset käyttökohteet:

• Perinteiset PC-tietokoneiden sarjaportit (COM-portit).

• Sulautetut järjestelmät, jotka tarvitsevat sarjaporttiliitännän.

• Teollisuuden laitteiden välinen tiedonsiirto.

• Vanhojen laitteiden diagnostiikkaliitännät.

Vinkki asennukseen ja suunnitteluun: 16550 UART on ajoitusherkkä komponentti. Varmista, että piirin kellotuloon (XTAL1/XTAL2) on kytketty oikean taajuinen kide (yleensä 1,8432 MHz on valittu siten, että se mahdollistaa standardit baudinopeudet jakajien avulla). Koska kyseessä on 40-nastainen DIL-piiri, varmista piirilevysuunnittelussa riittävä suodatus VCC- ja GND-nastojen välillä (100 nF kondensaattori), jotta vältät digitaalisen kohinan aiheuttamat bittivirheet tiedonsiirrossa. Muista myös, että tämä piiri tarvitsee tasonmuuntimen (kuten MAX232 tai aiemmin mainittu MC145406), jos haluat yhdistää sen suoraan RS-232-laitteisiin.
