Valopainikemekanismi palautuva 22,5 mm (Baco Controls, L21AL)

Baco Controlsin (Schneider Electric -konserni) valmistama modulaarinen painikemekanismi 22 mm:n standardimukaiseen paneeliasennukseen – tämä osa sisältää vain itse painikkeen etuosan (aktuaattorin), johon liitetään erikseen tarvittava kosketinlohko piirin kytkemiseksi.

Rakenne ja liitäntä: Painikkeen pääosa on suurikokoinen, noin 32 mm:n sienenpäämalli, kromikehyksellä varustettuna. Asennus tapahtuu vakiomuotoiseen 22,5 mm:n paneelireikään, joka on IEC 60947-5-1 -standardin mukainen yleismitta teollisuuden ohjauspaneeleissa.

Toimintaominaisuus: Mekanismi on palautuva (spring return / momentary): painike palautuu automaattisesti alkuasentoonsa vapautettaessa.

Käyttökohteet: Teollisuuden ohjauspaneelit ja -kotelot, joissa käytetään modulaarista Baco 22 mm:n painikejärjestelmää ja joissa halutaan erikseen valittava kosketinlohko (esim. 1NO, 1NC tai 1NO+1NC).

Tekniset tiedot:

• Mallisarja: L21AL (Baco Controls / Schneider Electric -konserni)
• Valmistaja: Baco Controls
• Asennusmitta: 22,5 mm (IEC 60947-5-1 -yhteensopiva)
• Painikkeen pääkoko: n. 32 mm (sienenpäämalli)
• Kehysväri: kromi
• Toimintatyyppi: palautuva (spring return / momentary)
• Osan tyyppi: pelkkä aktuaattorimekanismi (ei sisällä kosketinlohkoa)

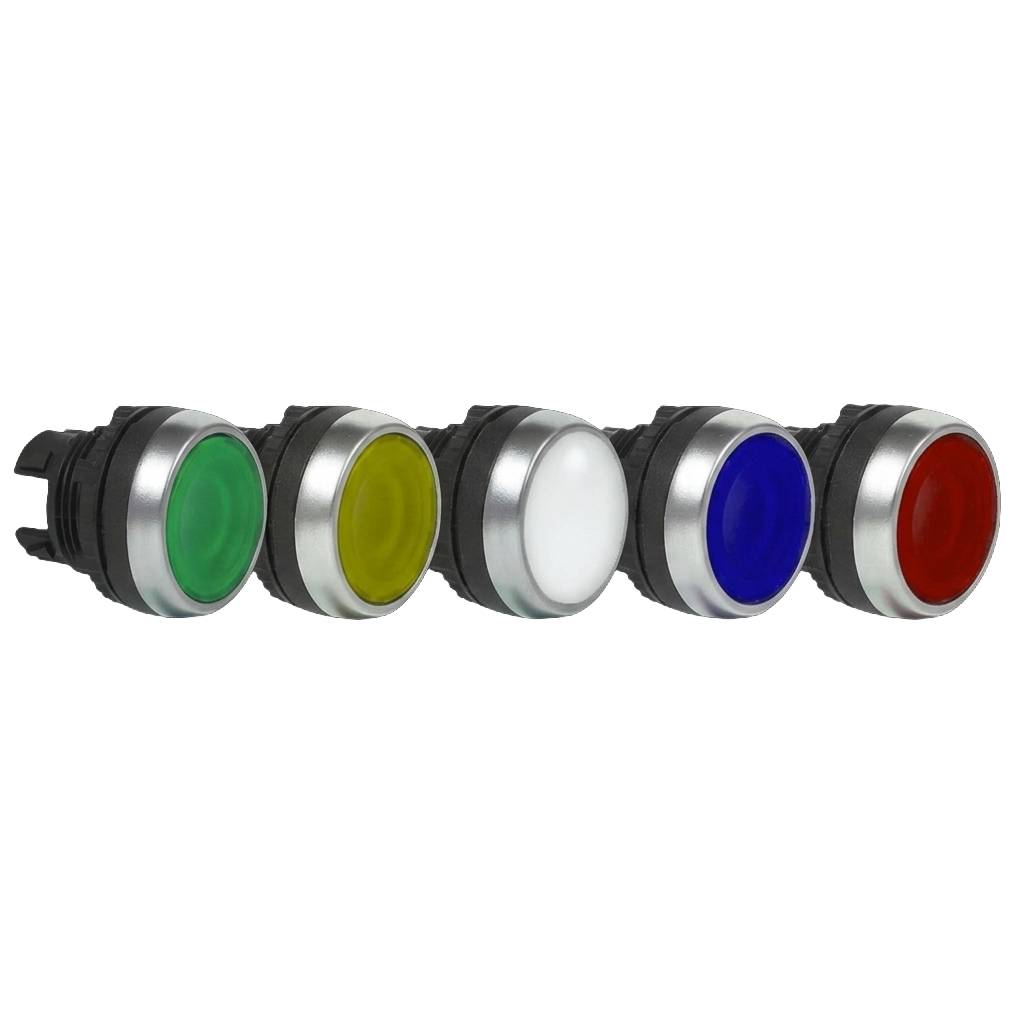

Yhteensopivuus: Mekanismi on yhteensopiva Baco 22 mm:n modulaarisen painikejärjestelmän kosketinlohkojen, LED-yksiköiden ja muiden lisäosien kanssa. Vastaavia versioita on saatavana myös mustalla kehyksellä sekä eri väreillä (sininen, vihreä, punainen, valkoinen, keltainen).
