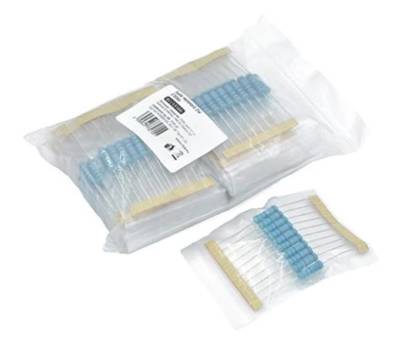

Vastuslajitelma 230 kpl (2 W) (K-RES3)
Tämä 230 kappaleen vastuslajitelma on tarkoitettu korkeampaa tehonkestoa vaativiin elektroniikkasovelluksiin. Toisin kuin perinteiset 0,25 W vastukset, nämä 2 W vastukset kestävät suurempaa virtaa ja lämpökuormaa, mikä tekee niistä välttämättömiä tehoelektroniikassa ja virtalähdeprojekteissa.
Keskeiset ominaisuudet
Määrä: 230 kappaletta yhteensä.
Tehonkesto: 2 W (jokainen vastus on suunniteltu kestämään korkeampaa tehohäviötä).
Rakenne: Läpivietävät (THT) tehovastukset, jotka on mitoitettu kestämään huomattavasti enemmän lämpöä kuin pienet signaalivastukset.
Monipuolisuus: Lajitelma sisältää huolella valitut arvot, jotka kattavat yleisimmät käyttökohteet tehonkestoa vaativissa kytkennöissä.
Sisältyvät vastusarvot
Lajitelma sisältää seuraavat 23 vastusarvoa (yksikkö: ohmi, Ω):
|
|
|
| 1 Ω | 100 Ω | 2.2 kΩ |
| 2.2 Ω | 220 Ω | 4.7 kΩ |
| 4.7 Ω | 330 Ω | 10 kΩ |
| 10 Ω | 470 Ω | 22 kΩ |
| 22 Ω | 680 Ω | 47 kΩ |
| 47 Ω | 1 kΩ | 100 kΩ |
| 56 Ω | 1.5 kΩ | 470 kΩ |
| 68 Ω | 2 kΩ |
|
Tärkeää huomioitavaa käytössä
Lämpötila: Koska vastukset käsittelevät enemmän tehoa, ne kuumenevat käytössä. Varmista asennuksessa riittävä vapaa tila vastuksen ympärillä ilmankiertoa varten, jotta lämpö pääsee poistumaan.
Asennus: Nosta vastukset hieman irti piirilevyn pinnasta (noin 2–5 mm) asennuksessa. Tämä estää piirilevyn materiaalin vaurioitumisen, jos vastus lämpenee merkittävästi.
Tunnistaminen: Tehovastukset voivat olla kooltaan suurempia, mutta niiden arvo on silti yleensä merkitty värirenkailla tai painetulla tekstillä. Tarkista aina arvo ennen asennusta.
Tehon mitoitus: Varmista aina laskennallisesti, että valitun vastuksen 2 W tehonkesto riittää kyseiseen sovellukseen. Älä ylitä vastuksen nimellistehoa pitkäaikaisessa käytössä.
Tyypilliset käyttökohteet
Virtalähteet: Jännitteenpudottajat ja virranrajoittimet, joissa lämpökuorma on merkittävä.
Tehoelektroniikka: Transistorien biasointi, moottoriohjaimet ja muut sovellukset, joissa virta on suurempi kuin signaalitasolla.
Harrastajaprojektit: LED-matriisit, vahvistinkytkennät ja muut kytkennät, joissa vaaditaan kestävyyttä.
Huoltotoimenpiteet: Vanhojen laitteiden tehovastusten korvaaminen vastaavilla uusilla komponenteilla.
