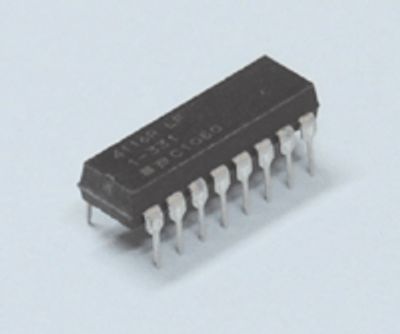

Vastusverkko DIL-16 8x 100 kΩ (4116R-100K)
Tämä 4116R-sarjan vastusverkko yhdistää kahdeksan itsenäistä 100 kΩ:n vastusta yhteen DIL-16-koteloon. Paksukalvotekniikalla (thick film) toteutettu rakenne korvaa kahdeksan erillistä vastusta, mikä säästää piirilevytilaa ja nopeuttaa kokoonpanoa. Muovikoteloitu DIP-runko ja läpiladonta soveltuvat sekä automaattiseen että käsin tehtävään juottamiseen. Verkko voidaan asentaa myös IC-kantaan, jolloin sen vaihtaminen on helppoa.
Verkon piirirakenne on isolated: jokainen vastus on kytketty omien vastakkaisten jalkojensa välille eikä vastuksilla ole yhteistä napaa. Tämä sopii pull-up- ja pull-down-vastuksiksi, signaalinrajoitukseen, jännitteenjakoon ja kuormavastuksiksi sekä sovelluksiin, joissa jokaista elementtiä käytetään erikseen. Jokainen elementti kestää 250 mW:n tehon, ja koko verkon kokonaisteho on 2,25 W. Nimellisresistanssi 100 kΩ (koodi 104) on yleinen valinta logiikkapiirien vetovastuksiin ja korkeaimpedanssisiin signaalipiireihin.
Resistanssin toleranssi on ±2 % ja lämpötilakerroin ±100 ppm/°C, joten arvot pysyvät vakaina lämpötilan vaihdellessa. Käyttölämpötila-alue on -55 °C…+125 °C. Lähdemateriaalien mukaan suurin sallittu jännite on 100 V.
Kotelon mitat ovat noin 21,97 × 7,62 mm ja korkeus 4,57 mm. Jalkojen väli on 2,54 mm ja rivien väli 7,62 mm (0,300"), eli kotelo on tavallinen kapea DIL-16.
Tekniset tiedot
- SKU: 4116R-100K
- Tuoteryhmä: Vastusverkot
- Sarja: 4116R
- Resistanssi: 100 kΩ (100 000 Ω, koodi 104)
- Vastusten lukumäärä: 8
- Piirityyppi: Isolated (erilliset vastukset)
- Kotelo: DIL-16 (DIP-16), muovikoteloitu
- Asennus: Läpiladonta
- Resistanssin toleranssi: ±2 %
- Lämpötilakerroin: ±100 ppm/°C
- Teho per vastus: 250 mW
- Kokonaisteho: 2,25 W
- Suurin jännite: 100 V
- Käyttölämpötila: -55 °C…+125 °C
- Mitat (P × L × K): 21,97 × 7,62 × 4,57 mm
- Jalkojen väli: 2,54 mm
- Rivien väli: 7,62 mm (0,300")
