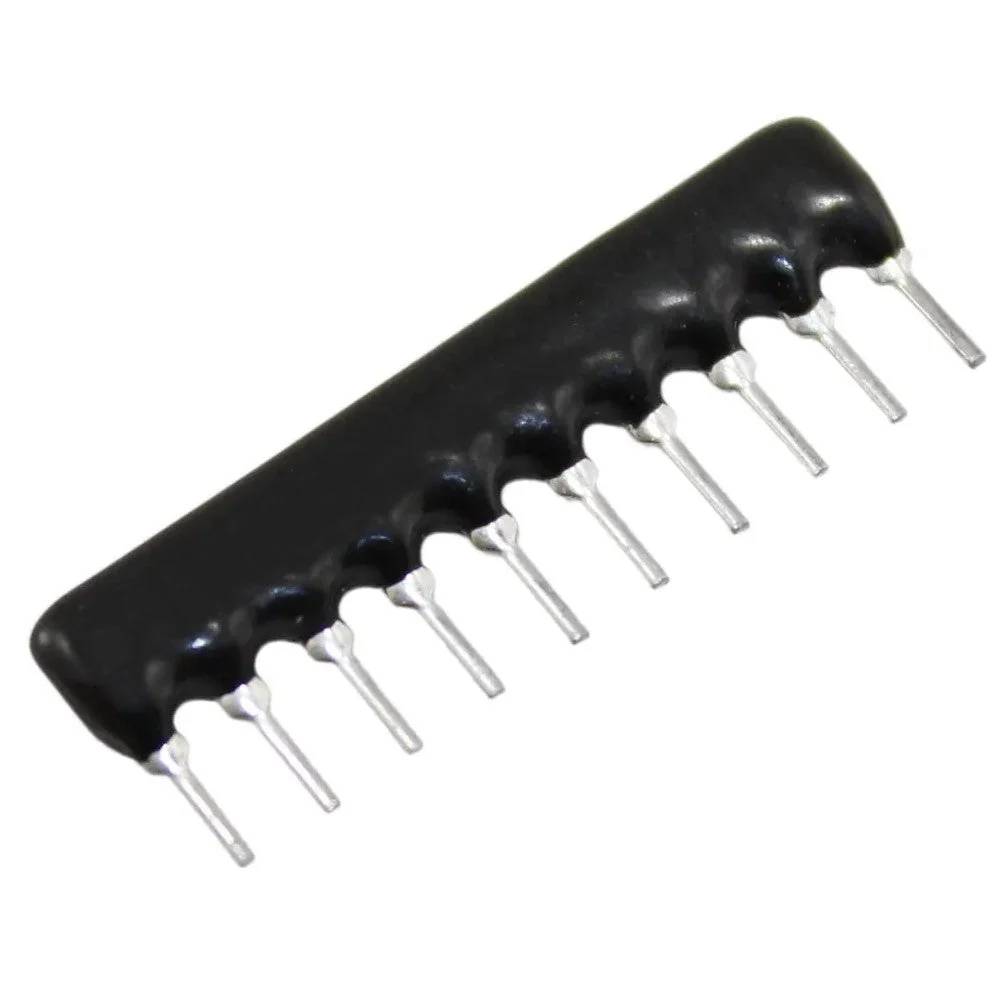

Vastusverkko SIL-10 5x (VV10X)
VV10X on 10-nastainen SIL-vastusverkko (Single In-Line), jossa on yksi nastarivi ja 2,54 mm:n jalkaväli. Sisällä on viisi samanarvoista paksukalvovastusta, ja jokainen on kytketty omien kahden nastansa välille (isolated). Vastukset eivät jaa yhteistä napaa, joten jokaista voi käyttää itsenäisesti pull-up-, pull-down-, virranrajoitus-, päätevastus- tai jännitteenjakopiirinä. Komponentti on pinnoitettu epoksilla, mikä suojaa vastuselementtejä kosteudelta ja mekaaniselta rasitukselta. Kapea profiili ja pystyasento säästävät piirilevytilaa, ja läpiladottava rakenne sopii sekä prototyyppeihin että sarjatuotantoon.
Sähköisesti erillisrakenne antaa suunnittelijalle enemmän vapautta kuin yhteisnapainen verkko. Jokaisen vastuksen molemmat päät ovat vapaasti käytettävissä, joten viisi vastusta voi sijoittaa viiteen eri piiriin tai kytkeä sarjaan ja rinnan haluttuun arvoon. Tyypillinen vakiotoleranssi on ±2 % ja lämpötilakerroin ±100 ppm/°C. Käyttöjännite on enintään 100 V, yksittäisen vastuksen tehonkesto 0,3 W ja koko komponentin 1,25 W. Toimintalämpötila-alue on −55 … +125 °C. Tyypillisiä käyttökohteita ovat logiikkapiirien liitäntävastukset, LED-virranrajoitus, analogiset jännitteenjakajat ja muistiväylien päätteet.
Vastusarvo valitaan tilattaessa pääryhmätuotteen alta. Löytyy myös vastaavia SIL-vastusverkkoja muilla nastamäärillä ja kytkentätyypeillä, kuten yhteisnapaisena (bussed) 9 vastuksen versiona.
Tekniset tiedot
- Tuoteryhmän koodi: VV10X
- Tyyppi: paksukalvovastusverkko, epoksipinnoitettu
- Kotelo: SIL-10, läpiladottava
- Piiri: isolated, 5 erillistä vastusta (kukin kahden nastan välillä)
- Jalkaväli: 2,54 mm
- Toleranssi: ±2 % (tyypillinen)
- Lämpötilakerroin (TCR): ±100 ppm/°C (tyypillinen)
- Tehonkesto per vastus: 0,3 W
- Tehonkesto koko komponentti: 1,25 W
- Käyttöjännite (max): 100 V
- Toimintalämpötila: −55 … +125 °C
- Mitat (tyypillinen 10-nastainen SIL): n. 25,35 × 5,08 × 2,49 mm (P × K × L)
