Vastusverkko SIL-10 9x (VV10)

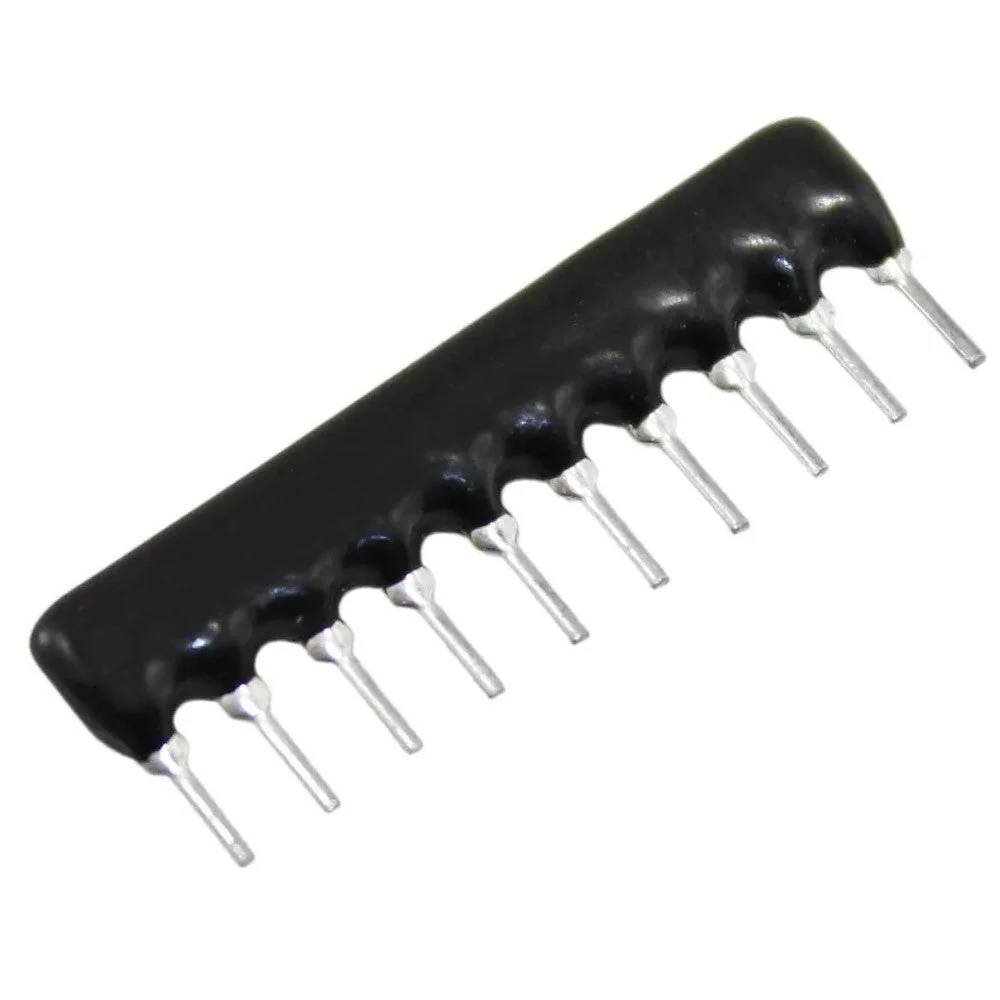

VV10 on 10-nastainen SIL-vastusverkko (Single In-Line), jossa on yksi nastarivi ja 2,54 mm:n jalkaväli. Sisällä on yhdeksän paksukalvovastusta, jotka on kytketty yhteiseen väylään (bussed). Nasta 1 toimii yhteisenä liitäntänä ja loput yhdeksän nastaa ovat vastusten yksittäisiä päitä. Komponentti on pinnoitettu epoksilla, mikä suojaa vastuselementtejä kosteudelta ja mekaaniselta rasitukselta. Kapea profiili ja pystyasento säästävät piirilevyalaa tiheissä logiikkakytkennöissä, ja läpiladottava rakenne sopii hyvin sekä prototyyppeihin että sarjatuotantoon.
Sähköisesti verkko on tarkoitettu digitaalipiirien tukikomponentiksi. Yhdeksän samanarvoista vastusta jakavat yhteisnavan, joten vastusarvo pysyy tasaisena koko väylällä. Tyypillinen vakiotoleranssi on ±2 % ja lämpötilakerroin ±100 ppm/°C. Käyttöjännite on enintään 100 V, yksittäisen vastuksen tehonkesto 0,2 W ja koko komponentin 1,25 W. Toimintalämpötila-alue on −55 … +125 °C. Tyypillisiä käyttökohteita ovat TTL- ja CMOS-logiikan pull-up- ja pull-down-vastukset, avokollektoriulostulot, 8-bittiset rinnakkaisväylät, muistiväylien ja SCSI-väylien päätteet sekä LED-rivien virranrajoitus.
Rakenteeltaan komponentti on yhteensopiva DIP-piirien kanssa samalle 2,54 mm:n ruudukolle suunniteltujen piirilevyjen kanssa. Vastusarvo valitaan tilattaessa pääryhmätuotteen alta. Löytyy myös vastaavia SIL-vastusverkkoja muilla nastamäärillä ja kytkentätyypeillä (bussed, isolated).
Tekniset tiedot
- Tuoteryhmän koodi: VV10
- Tyyppi: paksukalvovastusverkko, epoksipinnoitettu
- Kotelo: SIL-10, läpiladottava
- Piiri: bussed, 9 vastusta + yhteisnasta (nasta 1)
- Jalkaväli: 2,54 mm
- Toleranssi: ±2 % (tyypillinen)
- Lämpötilakerroin (TCR): ±100 ppm/°C (tyypillinen)
- Tehonkesto per vastus: 0,2 W
- Tehonkesto koko komponentti: 1,25 W
- Käyttöjännite (max): 100 V
- Toimintalämpötila: −55 … +125 °C
- Mitat (tyypillinen 10-nastainen SIL): n. 25,4 × 5,1 × 2,5 mm (P × K × L)
