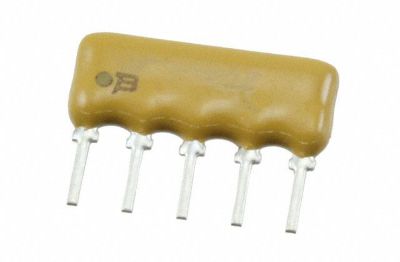

Vastusverkko SIL-5 4x 100 kΩ (VV5-100K)
Tämä SIL-5-vastusverkko yhdistää yhteen yksirivisiin koteloon neljä vastusta, joiden resistanssi on 100 kΩ ja toleranssi ±2 %. Yksi komponentti korvaa neljä erillistä vastusta, mikä säästää piirilevytilaa, vähentää juotospisteitä ja nopeuttaa kokoonpanoa. Yksirivinen SIL-kotelo vie levyltä vain kapean kaistan, ja läpiladontajalat sopivat sekä automaattiseen että käsin tehtävään juottamiseen. Komponentin voi asentaa myös yksirivisiin kantaliittimiin.
Kaikkien neljän vastuksen yksi napa on kytketty yhteiseen päätteeseen (bussed), ja toiset päät on viety erillisille jaloille. Yhteinen napa kytketään käyttöjännitteeseen tai maahan. Rakenne sopii mikrokontrollerin ja logiikkapiirien tulolinjojen vetovastuksiksi (pull-up ja pull-down), painikkeiden ja kytkinten tulolinjoihin sekä pienten väylien terminointiin. 100 kΩ on yleinen arvo kohdissa, joissa halutaan pitää signaali määritellyssä tilassa mahdollisimman pienellä virrankulutuksella.
Jokainen vastus kestää 0,2 W:n tehon ja suurin toimintajännite on 100 V. Käyttölämpötila-alue on -55 °C…+125 °C, joten verkko soveltuu laajalle ympäristöjen lämpötilavaihteluille. Yhdessä koteloinnissa olevat vastukset käyttäytyvät lämpötilan vaihdellessa samankaltaisesti, ja linjojen ominaisuudet pysyvät yhdenmukaisina.
Jalkojen väli on 2,54 mm (0,1"), joten kotelo sopii suoraan yleisiin rei’itettyihin prototyyppilevyihin ja vakiopiirilevyihin.
Tekniset tiedot
- SKU: VV5-100K
- Tuoteryhmä: Vastusverkot
- Malli: VV5
- Valmistajan tyyppi: 4605X-101-104LF (Bourns)
- Verkon tyyppi: Bussed (vastusten yksi napa yhteisessä päätteessä)
- Resistanssi: 100 kΩ
- Toleranssi: ±2 %
- Vastusten lukumäärä: 4
- Teho per vastus: 0,2 W
- Suurin toimintajännite: 100 V
- Käyttölämpötila: -55 °C…+125 °C
- Kotelo: SIL-5 (SIP)
- Asennus: Läpiladonta
- Jalkojen väli: 2,54 mm
Täydentävät tuotteet
Samasta VV5-mallista löytyy muita resistanssiarvoja. Täydentäviksi sopivat SIL-kantaliittimet ja muut vastusverkot.
