Vastusverkko SIL-6 5x (VV6)

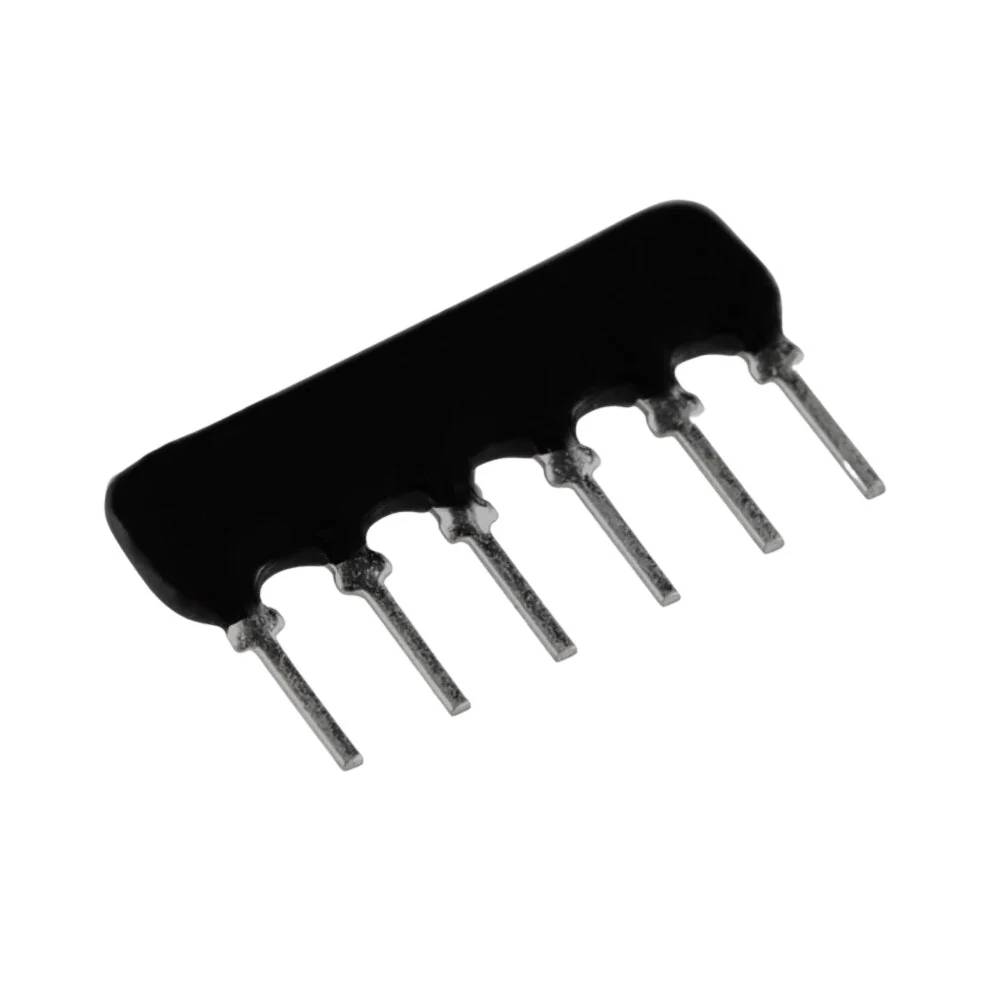

VV6 on 6-nastainen SIL-vastusverkko (Single In-Line), jossa on yksi nastarivi ja 2,54 mm:n jalkaväli. Sisällä on viisi samanarvoista paksukalvovastusta, jotka on kytketty yhteiseen väylään (bussed). Nasta 1 toimii yhteisenä liitäntänä ja loput viisi nastaa ovat vastusten yksittäisiä päitä. Komponentti on pinnoitettu epoksilla, mikä suojaa vastuselementtejä kosteudelta ja mekaaniselta rasitukselta. Rakenne on matala ja kapea, ja se vie piirilevyltä vain noin 15 mm pituudelta. Läpiladottava rakenne sopii sekä prototyyppeihin että sarjatuotantoon.
Sähköisesti verkko sopii pienten digitaaliväylien ja logiikkalinjojen tukikomponentiksi. Yhteisnapa pitää viiden linjan vastusarvot samoina, ja yksi komponentti korvaa viisi erillistä vastusta. Tyypillinen vakiotoleranssi on ±2 % ja lämpötilakerroin ±100 ppm/°C. Käyttöjännite on enintään 100 V, yksittäisen vastuksen tehonkesto 0,2 W ja koko komponentin 0,75 W 70 °C:n ympäristölämpötilassa. Toimintalämpötila-alue on −55 … +125 °C. Tyypillisiä käyttökohteita ovat logiikkapiirien pull-up- ja pull-down-vastukset, avokollektoriulostulot, I/O-linjojen päätteet ja LED-rivien virranrajoitus.
Vastusarvo valitaan tilattaessa pääryhmätuotteen alta. Löytyy myös vastaavia SIL-vastusverkkoja muilla nastamäärillä ja kytkentätyypeillä, kuten 4, 6, 8 ja 9 vastuksen bussed-versioita sekä erillisvastuksilla (isolated) varustettuja versioita.
Tekniset tiedot
- Tuoteryhmän koodi: VV6
- Tyyppi: paksukalvovastusverkko, epoksipinnoitettu
- Kotelo: SIL-6, läpiladottava
- Piiri: bussed, 5 vastusta + yhteisnasta (nasta 1)
- Jalkaväli: 2,54 mm
- Toleranssi: ±2 % (tyypillinen)
- Lämpötilakerroin (TCR): ±100 ppm/°C (tyypillinen)
- Tehonkesto per vastus: 0,2 W
- Tehonkesto koko komponentti (70 °C): 0,75 W
- Käyttöjännite (max): 100 V
- Toimintalämpötila: −55 … +125 °C
- Mitat (tyypillinen 6-nastainen SIL): n. 15,19 × 5,08 × 2,49 mm (P × K × L)
