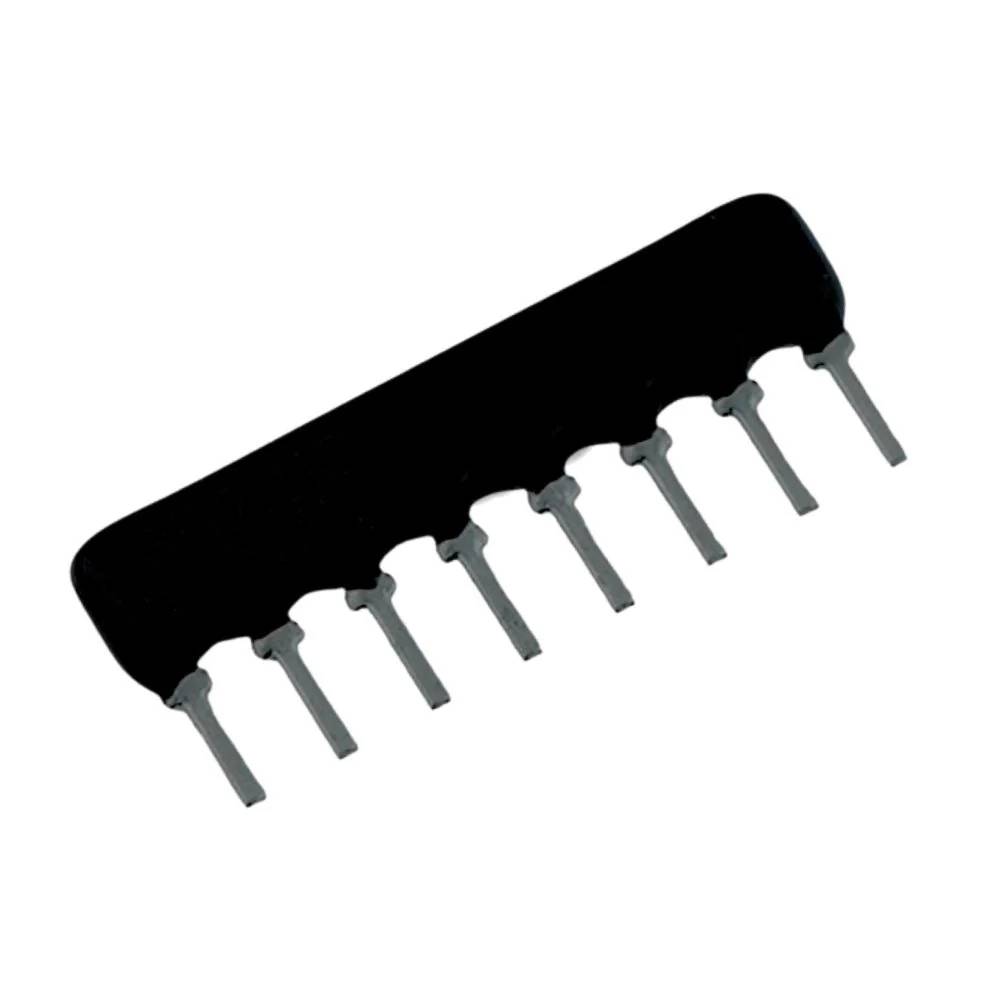

Vastusverkko SIL-8 4x (VV8X)
VV8X on 8-nastainen SIL-vastusverkko (Single In-Line), jossa on yksi nastarivi ja 2,54 mm:n jalkaväli. Sisällä on neljä samanarvoista paksukalvovastusta, ja jokainen on kytketty omien kahden nastansa välille (isolated). Vastukset eivät jaa yhteistä napaa, joten jokaista voi käyttää itsenäisesti pull-up-, pull-down-, virranrajoitus-, päätevastus- tai jännitteenjakopiirinä. Komponentti on pinnoitettu epoksilla, mikä suojaa vastuselementtejä kosteudelta ja mekaaniselta rasitukselta. Rakenne on matala ja kapea, ja se vie piirilevyltä noin 20 mm pituudelta. Läpiladottava rakenne sopii sekä prototyyppeihin että sarjatuotantoon.
Sähköisesti erillisrakenne antaa suunnittelijalle enemmän vapautta kuin yhteisnapainen verkko. Jokaisen vastuksen molemmat päät ovat vapaasti käytettävissä, joten neljä vastusta voi sijoittaa neljään eri piiriin tai kytkeä sarjaan ja rinnan haluttuun arvoon. Tyypillinen vakiotoleranssi on ±2 % ja lämpötilakerroin ±100 ppm/°C. Käyttöjännite on enintään 100 V, yksittäisen vastuksen tehonkesto 0,3 W ja koko komponentin 1 W. Toimintalämpötila-alue on −55 … +125 °C. Tyypillisiä käyttökohteita ovat logiikkapiirien liitäntävastukset, LED-virranrajoitus, analogiset jännitteenjakajat ja signaalilinjojen päätteet.
Vastusarvo valitaan tilattaessa pääryhmätuotteen alta. Löytyy myös vastaavia SIL-vastusverkkoja muilla nastamäärillä ja kytkentätyypeillä, kuten 4, 5, 6, 7, 8 ja 9 vastuksen yhteisnapaisia (bussed) versioita sekä muita erillisvastuksilla varustettuja versioita.
Tekniset tiedot
- Tuoteryhmän koodi: VV8X
- Tyyppi: paksukalvovastusverkko, epoksipinnoitettu
- Kotelo: SIL-8, läpiladottava
- Piiri: isolated, 4 erillistä vastusta (kukin kahden nastan välillä)
- Jalkaväli: 2,54 mm
- Toleranssi: ±2 % (tyypillinen)
- Lämpötilakerroin (TCR): ±100 ppm/°C (tyypillinen)
- Tehonkesto per vastus: 0,3 W
- Tehonkesto koko komponentti: 1 W
- Käyttöjännite (max): 100 V
- Eristysvastus: 10 GΩ (tyypillinen)
- Toimintalämpötila: −55 … +125 °C
- Mitat (tyypillinen 8-nastainen SIL): n. 20,27 × 5,08 × 2,49 mm (P × K × L)
