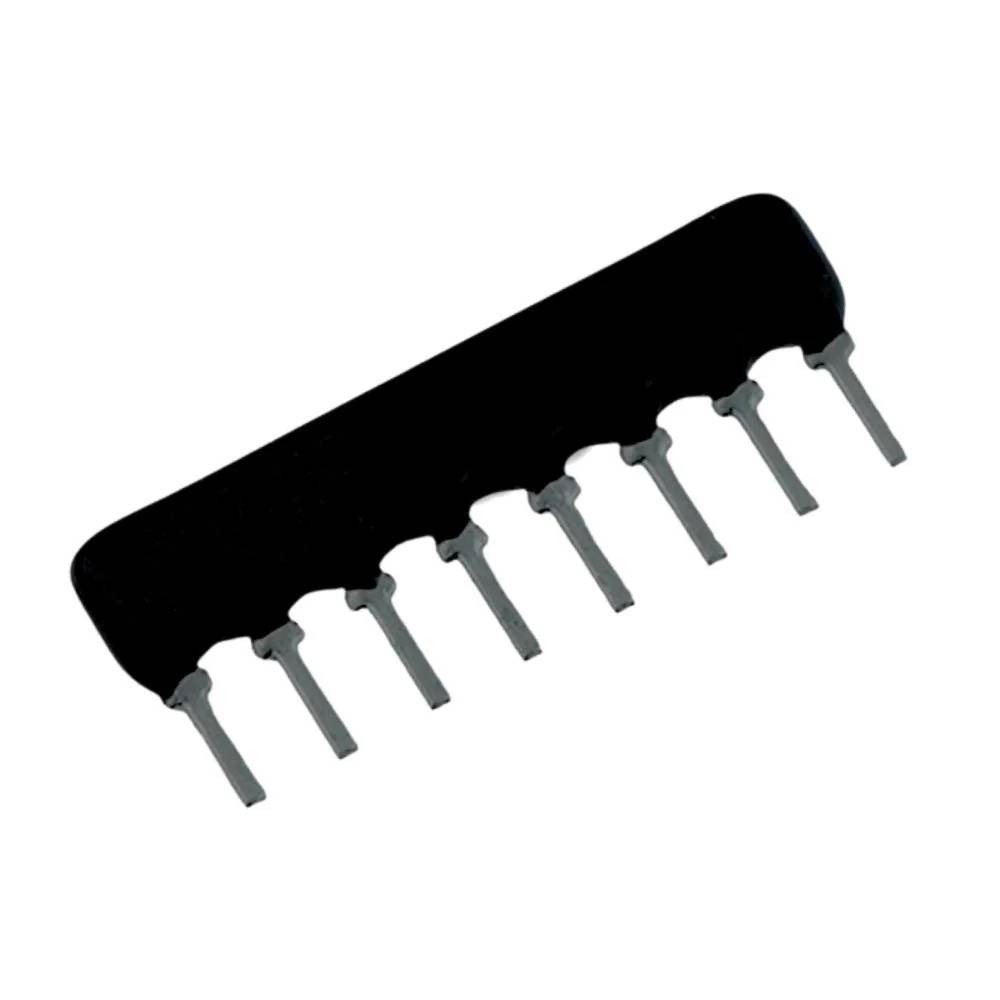

Vastusverkko SIL-8 7x (VV8)
VV8 on 8-nastainen SIL-vastusverkko (Single In-Line), jossa on yksi nastarivi ja 2,54 mm:n jalkaväli. Sisällä on seitsemän samanarvoista paksukalvovastusta, jotka on kytketty yhteiseen väylään (bussed). Nasta 1 toimii yhteisenä liitäntänä ja loput seitsemän nastaa ovat vastusten yksittäisiä päitä. Komponentti on pinnoitettu epoksilla, mikä suojaa vastuselementtejä kosteudelta ja mekaaniselta rasitukselta. Rakenne on matala ja kapea, ja se vie piirilevyltä noin 20 mm pituudelta. Läpiladottava rakenne sopii sekä prototyyppeihin että sarjatuotantoon.
Sähköisesti verkko sopii digitaaliväylien ja logiikkalinjojen tukikomponentiksi. Yhteisnapa pitää seitsemän linjan vastusarvot samoina, ja yksi komponentti korvaa seitsemän erillistä vastusta. Tyypillinen vakiotoleranssi on ±2 % ja lämpötilakerroin ±100 ppm/°C. Käyttöjännite on enintään 100 V, yksittäisen vastuksen tehonkesto 0,2 W ja koko komponentin 1 W. Toimintalämpötila-alue on −55 … +125 °C. Seitsemän vastusta sopivat hyvin 8-bittisten väylien (7 bittiä + yksi lisälinja) vetoylös- ja alasvetoihin, avokollektoriulostulojen pull-up-vastuksiksi, I/O-linjojen päätteiksi ja LED-rivien virranrajoitukseen.
Vastusarvo valitaan tilattaessa pääryhmätuotteen alta. Löytyy myös vastaavia SIL-vastusverkkoja muilla nastamäärillä ja kytkentätyypeillä, kuten 4, 5, 6, 8 ja 9 vastuksen bussed-versioita sekä erillisvastuksilla (isolated) varustettuja versioita.
Tekniset tiedot
- Tuoteryhmän koodi: VV8
- Tyyppi: paksukalvovastusverkko, epoksipinnoitettu
- Kotelo: SIL-8, läpiladottava
- Piiri: bussed, 7 vastusta + yhteisnasta (nasta 1)
- Jalkaväli: 2,54 mm
- Toleranssi: ±2 % (tyypillinen)
- Lämpötilakerroin (TCR): ±100 ppm/°C (tyypillinen)
- Tehonkesto per vastus: 0,2 W
- Tehonkesto koko komponentti: 1 W
- Käyttöjännite (max): 100 V
- Toimintalämpötila: −55 … +125 °C
- Mitat (tyypillinen 8-nastainen SIL): n. 20,27 × 5,08 × 2,49 mm (P × K × L)
