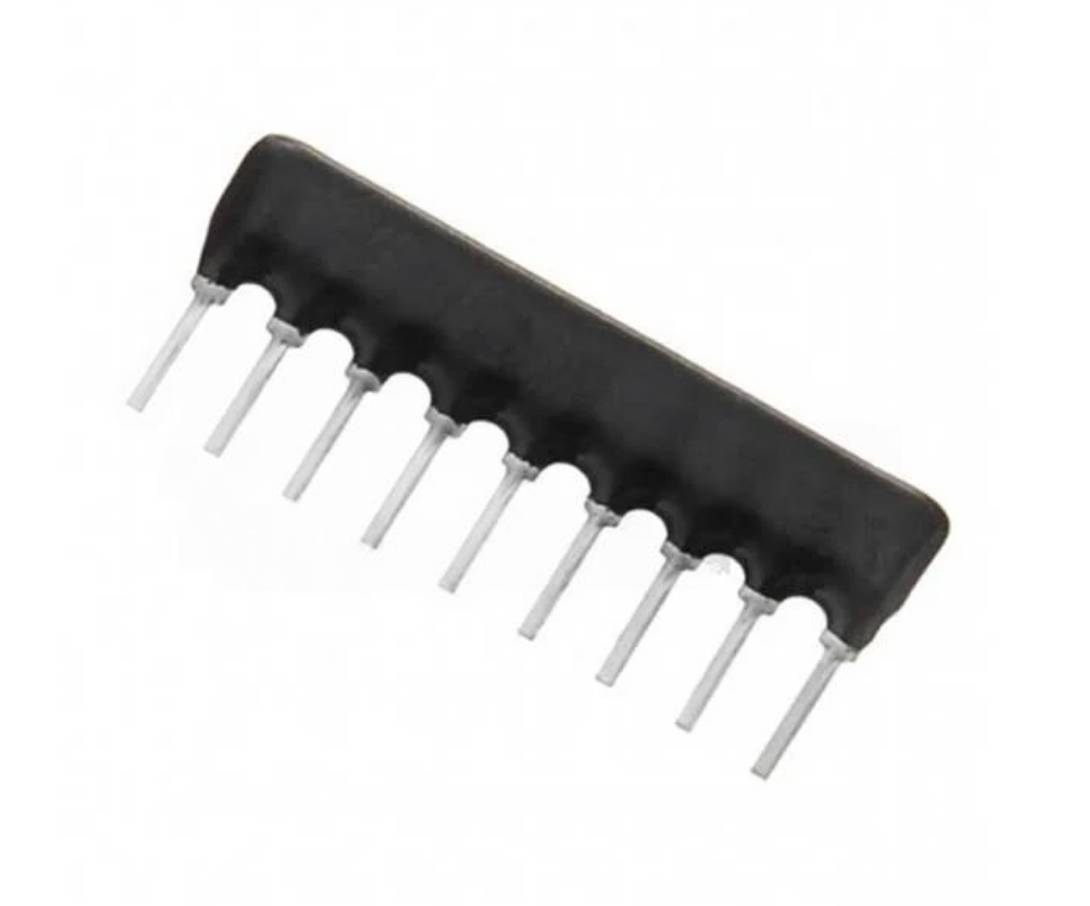

Vastusverkko SIL-9 8x (VV9)
VV9 on 9-nastainen SIL-vastusverkko (Single In-Line), jossa on yksi nastarivi ja 2,54 mm:n jalkaväli. Sisällä on kahdeksan samanarvoista paksukalvovastusta, jotka on kytketty yhteiseen väylään (bussed). Nasta 1 toimii yhteisenä liitäntänä ja loput kahdeksan nastaa ovat vastusten yksittäisiä päitä. Komponentti on pinnoitettu epoksilla, mikä suojaa vastuselementtejä kosteudelta ja mekaaniselta rasitukselta. Rakenne on matala ja kapea, ja se vie piirilevyltä noin 23 mm pituudelta. Läpiladottava rakenne sopii sekä prototyyppeihin että sarjatuotantoon.
Sähköisesti verkko on suunniteltu digitaaliväylien tukikomponentiksi. Kahdeksan vastusta vastaa täsmälleen 8-bittisen väylän leveyttä, ja yhteisnapa pitää kaikkien linjojen vastusarvot samoina. Tyypillinen vakiotoleranssi on ±2 % ja lämpötilakerroin ±100 ppm/°C. Käyttöjännite on enintään 100 V, yksittäisen vastuksen tehonkesto 0,2 W ja koko komponentin 1,13 W. Toimintalämpötila-alue on −55 … +125 °C. Tyypillisiä käyttökohteita ovat mikroprosessori- ja muistiväylien vetoylös- ja alasvedot, avokollektoriulostulojen pull-up-vastukset, rinnakkaisliitäntöjen päätteet sekä LED-rivien virranrajoitus.
Vastusarvo valitaan tilattaessa pääryhmätuotteen alta. Löytyy myös vastaavia SIL-vastusverkkoja muilla nastamäärillä ja kytkentätyypeillä, kuten 4, 5, 6, 7 ja 9 vastuksen yhteisnapaisia (bussed) versioita sekä erillisvastuksilla (isolated) varustettuja versioita.
Tekniset tiedot
- Tuoteryhmän koodi: VV9
- Tyyppi: paksukalvovastusverkko, epoksipinnoitettu
- Kotelo: SIL-9, läpiladottava
- Piiri: bussed, 8 vastusta + yhteisnasta (nasta 1)
- Jalkaväli: 2,54 mm
- Toleranssi: ±2 % (tyypillinen)
- Lämpötilakerroin (TCR): ±100 ppm/°C (tyypillinen)
- Tehonkesto per vastus: 0,2 W
- Tehonkesto koko komponentti: 1,13 W
- Käyttöjännite (max): 100 V
- Toimintalämpötila: −55 … +125 °C
- Mitat (tyypillinen 9-nastainen SIL): n. 22,81 × 5,08 × 2,49 mm (P × K × L)
