Vedonpoistaja MS-liittimet, koko 10/12 (DS3057-4A)

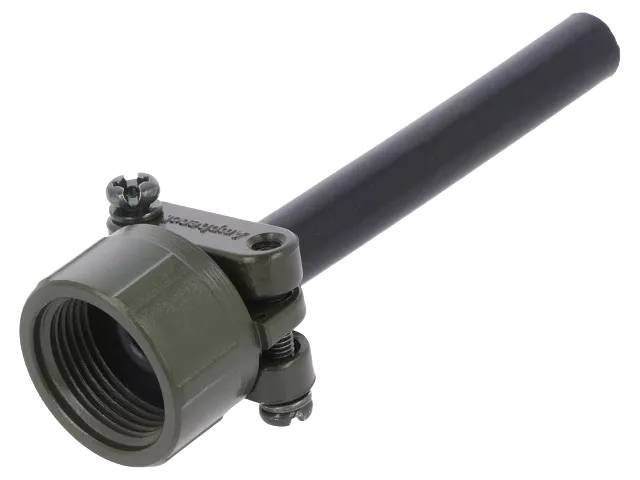

Amphenolin valmistama MS3057-4A on tarkkuuteen valmistettu kaapelipuristin/vedonpoistin, joka on suunniteltu käytettäväksi runkokoon 10SL, 12 ja 12S MIL-DTL-5015-standardin (MS-sarja) mukaisten pyöreiden liittimien kanssa. Puristin suojaa kaapelin ja liittimen välistä liitosta mekaaniselta rasitukselta vaativissa ympäristöolosuhteissa.

Rakenne ja materiaali: Puristin on valmistettu alumiiniseoksesta, sinkkipinnoitteella (musta väri). Kiinnityskierre on 5/8-24 UNEF-2B, oikeakätinen. Toimitussisältö on kattava: 3-osainen kaapelipuristin, holkki (bushing), 2 ruuvia ja 2 aluslevyä (yhteensä 8 osaa). Rakenne on yhteensopiva Amphenolin MS-3420-4-sarjan holkin kanssa.

Mitat ja yhteensopivuus: Sallittu kaapelin halkaisija on enintään 7,9 mm (0,312"). Ulkohalkaisija on 20,6 mm (0,811"). Kaapelin ulostulokulma on 180°. Puristin on suunniteltu tarkasti runkokoon 10SL, 12 ja 12S liittimille.

Standardit: Tuote täyttää MIL-DTL-5015 (MIL-C-5015) -standardin vaatimukset ja on valmistettu sovellettavan MS-, AN- tai NAS-spesifikaation mukaisesti.

Käyttökohteet: Soveltuu teollisuuden, puolustusvoimien ja ilmailualan sovelluksiin, joissa runkokoon 10SL/12/12S MS-liittimet vaativat tukevan vedonpoiston ja suojauksen kaapelin liitoskohdassa.

Tekniset tiedot:

• SKU / tilauskoodi: DS3057-4A
• Valmistajan tuotekoodi: MS3057-4A
• Valmistaja: Amphenol Co.
• Komponenttityyppi: kaapelipuristin / vedonpoistin (cable clamp)
• Runkokoko: 10SL, 12, 12S
• Sallittu kaapelin halkaisija (maks.): 7,9 mm
• Ulkohalkaisija: 20,6 mm
• Kiinnityskierre: 5/8-24 UNEF-2B
• Materiaali: alumiiniseos, sinkkipinnoite
• Väri: musta
• Standardi: MIL-DTL-5015 (MIL-C-5015)
