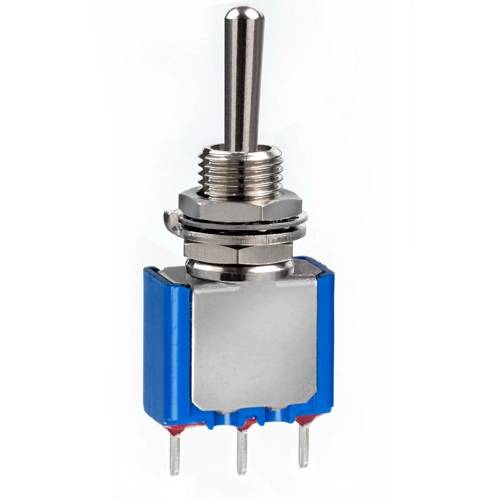

Vipukytkin piirilevylle 3A (6,5mm) (APR-5200)
APEM:in valmistama 5000-sarjan vipukytkin (malli 5200) on suoraan piirilevylle juotettava versio samasta laajasta 5000-sarjasta, johon kuuluu myös aiemmin kuvaamani mutterikiinnitteiset 5600-mallit. Sarja tarjoaa erittäin laajan valikoiman toimintoja, napaisuuksia ja terminaalityyppejä – 12 erilaista terminaalityyppiä, joista 9 on suunniteltu nimenomaan piirilevyasennukseen.
Rakenne ja materiaali: Liitäntä toteutetaan suorilla PC-terminaaleilla (straight PC terminals), jotka juotetaan suoraan piirilevylle. Paneeliaukon koko on 6,5 mm. Toimilaite (vipu) on nikkelöityä messinkiä. Kotelomateriaali on palamaton polyamidi. Sarjasta on saatavilla 17 erilaista toimilaitevaihtoehtoa (toggle, mela, lukitusvipu, eri pituuksilla) sekä 5 kontaktimateriaalivaihtoehtoa kuivapiirikäytöstä aina 6A/125VAC:iin ja jopa 120A:n hetkelliseen syöksyvirtaan (2ms) asti.
Sähköiset ominaisuudet: Nimellisvirta on 3 A. Vastaavan sarjan tyypillinen kontaktijännite on esim. 250V AC / 24V DC. Eristysresistanssi on vähintään 1000 MΩ (500VDC). Dielektrinen lujuus on vähintään 1000 Vrms (50Hz) terminaalien välillä ja 1500 Vrms napojen sekä terminaalien ja rungon välillä.
Toiminnot: Sarja tarjoaa 7 eri toimintoa, mukaan lukien pysyvät (ON-ON, ON-OFF-ON) ja hetkelliset (momentary) versiot, 1-4-napaisina konfiguraatioina.
Ympäristönkesto ja luotettavuus: Käyttölämpötila-alue on -40…+85 °C. Mekaaninen kestoikä on vähintään 100 000 kytkentää.
Standardit: Sarja on UL-, CSA-, VDE- (NF-VDE) ja CECC-hyväksytty. RoHS-yhteensopiva.
Käyttökohteet: Soveltuu laajasti elektroniikkalaitteiden piirilevyasenteiseen virran tai signaalin kytkentään, joissa tarvitaan luotettavaa mekaanista kytkintä suoraan piirilevylle integroituna.
Tekniset tiedot:
- SKU / tilauskoodi: APR-5200
- Valmistaja: APEM (APEM/IDEC)
- Tuotesarja: 5000-sarja, malli 5200
- Komponenttityyppi: vipukytkin, piirilevyasenteinen
- Liitäntä: suora PC-terminaali (piirilevyjuotos)
- Paneeliaukon koko: 6,5 mm
- Nimellisvirta: 3 A
- Toimilaitemateriaali: nikkelöity messinki
- Eristysresistanssi: ≥1000 MΩ (500VDC)
- Dielektrinen lujuus: ≥1000/1500 Vrms
- Käyttölämpötila: -40…+85 °C
- Mekaaninen kestoikä: ≥100 000 kytkentää
- Standardit: UL, CSA, VDE (NF-VDE), CECC
- Standardimerkinnät: RoHS
