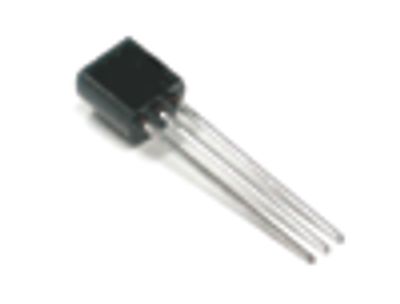

Virtual Ground (virtuaalimaa) -referenssi 20 V TO-92 (TLE2426CLP)
TLE2426CLP on erikoistunut "Rail-Splitter" -piiri, joka on suunniteltu luomaan tarkka virtuaalinen nollapiste (Virtual Ground) symmetrisen jännitteen tarpeisiin. Se mahdollistaa yksipuolisen virtalähteen (esim. 5 V tai 12 V) käytön sovelluksissa, jotka vaativat bipolaarista käyttöjännitettä (esim. +2,5 V, 0 V, -2,5 V).
Toisin kuin perinteinen vastuksilla toteutettu jännitteenjako, TLE2426 on aktiivinen piiri, joka kykenee ylläpitämään nollapisteen vakaana kuormitusvaihteluista huolimatta. Se on erittäin suosittu audiolaitteissa ja tarkkuutta vaativissa mittaussovelluksissa.
Tärkeimmät ominaisuudet:
Virtuaalinen maa: Luo vakaan "puolikkaan" käyttöjännitteen (esim. 10 V, jos syöttö on 20 V).
Suuri tarkkuus: Tarjoaa huomattavasti vakaamman nollapisteen kuin passiivinen jännitteenjakaja.
Kuormitettavuus: Kykenee "nielaisemaan" tai syöttämään virtaa nollapisteeseen, mikä pitää jännitteen vakaana dynaamisissa kuormitustilanteissa.
Laaja käyttöjännitealue: Toimii jopa 20 V syöttöjännitteeseen asti.
Kompakti kotelointi: TO-92-kotelo mahdollistaa helpon asennuksen.
Tekniset tiedot:
Tyypilliset käyttökohteet:
Operaatiovahvistimien esiasteet, jotka tarvitsevat referenssijännitettä
Audiosignaalin siirto ja puskurointi
Analogis-digitaalisten järjestelmien (ADC/DAC) referenssijännitteen luominen
Paristokäyttöiset laitteet, joissa käytetään yksittäistä virtalähdettä
Vinkki asennukseen ja suunnitteluun: TLE2426CLP toimii parhaiten, kun sen lähtöön kytketään kondensaattori (esim. 1–10 µF) tasaamaan mahdolliset transientit ja varmistamaan vakaus. Vaikka piiri on suunniteltu itsessään vakaaksi, huolehdi riittävästä suodatuksesta syöttöjännitteen puolella, jotta virtalähteen kohina ei kytkeydy virtuaaliseen maahan ja sitä kautta analogiseen signaaliin.
