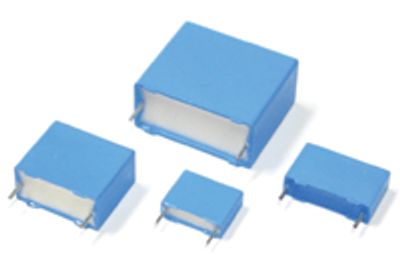

Filmikondensaattori X2 47nF (MMX-47NF)

KEMETin (Yageo Group) valmistama R46-sarjan kondensaattori on polypropyleenidielektrinen X2-luokan häiriönsuojakondensaattori, joka on suunniteltu asennettavaksi verkkojännitteen napojen väliin (line-to-line) EMI-suodatussovelluksissa. X2-luokitus tarkoittaa, että kondensaattori on turvallisuusstandardien mukainen käyttöön suoraan verkkojännitteen kanssa, ja se on suunniteltu kestämään ylijännitepiikkejä vikaantumatta vaarallisella tavalla.

Rakenne ja materiaali: Dielektrinen materiaali on polypropyleenikalvo. Kotelon mitat ovat 13 × 5 × 11 mm, ja liitäntäjohtimet ovat 10 mm:n rasterivälillä, ulostulon pituus 4 mm. Liitäntä on läpiladottava (THT).

Sähköiset ominaisuudet: Kapasitanssi on 47 nF, toleranssi ±10 %. Toimintajännite on 275 V AC tai 560 V DC.

Ympäristönkesto ja standardit: Toimintalämpötila-alue on -40…+110 °C. Ilmastoluokka on 40/110/56 standardin IEC 60068-1 mukaisesti.

Käyttökohteet: Soveltuu virtalähteiden EMI/RFI-häiriönpoistoon verkkojännitteen (L-N) napojen välissä, esimerkiksi kytkevien teholähteiden, taajuusmuuttajien ja muiden verkkoon kytkettyjen laitteiden tulopiirien suodatukseen.

Tekniset tiedot:

• Tilauskoodi: MMX-47NF
• Valmistajan tuotekoodi: R46KF247000N0K
• Valmistaja: KEMET (Yageo Group)
• Tuotesarja: R46
• Kondensaattorin tyyppi: polypropyleeni
• Kondensaattorin laji: X2 (häiriönpoisto, verkkojännite)
• Kapasitanssi: 47 nF
• Toleranssi: ±10 %
• Toimintajännite: 275 V AC / 560 V DC
• Kotelon mitat: 13 × 5 × 11 mm
• Johtojen rasteri: 10 mm
• Toimintalämpötila: -40…+110 °C
• Ilmastoluokka: 40/110/56
• Liitäntä: läpiladonta (THT)
