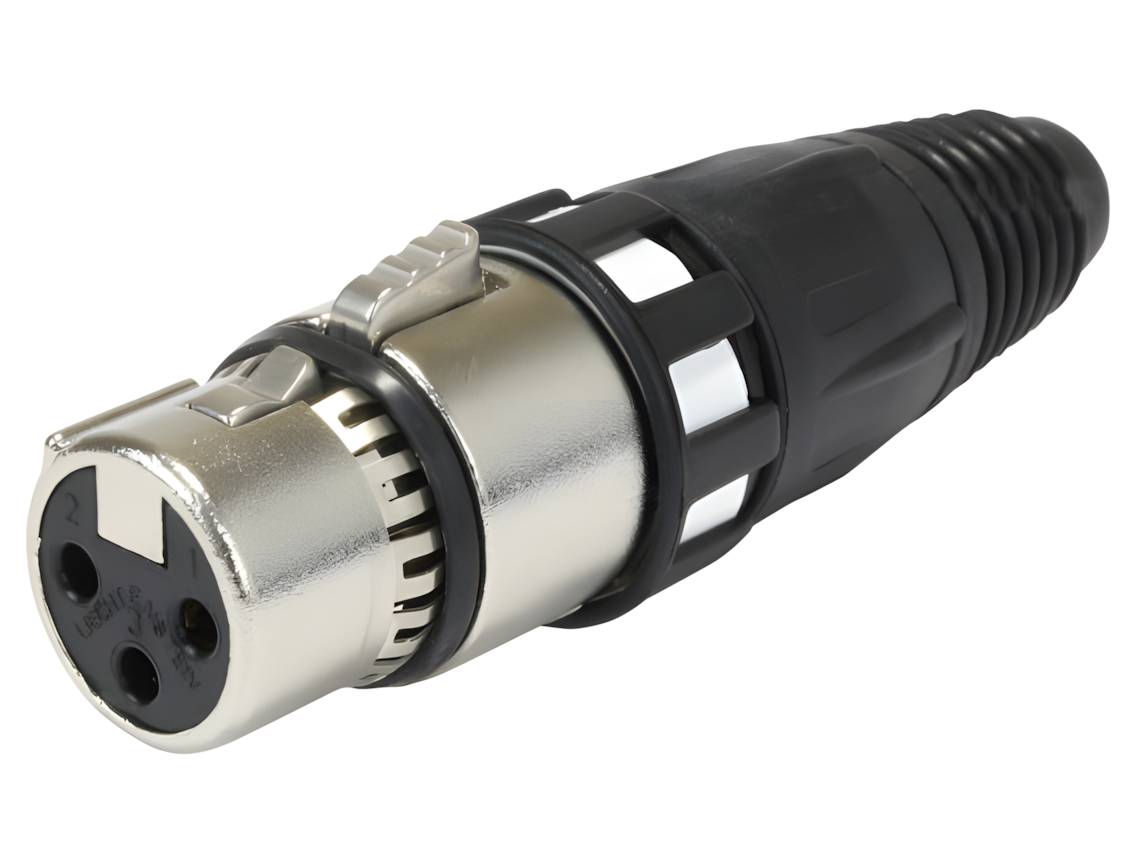

NC3FXCC – 3-napainen XLR-kaapeliliitin, RF-suojattu

Neutrik AG:n valmistama NC3FXCC kuuluu XCC-sarjaan, joka tarjoaa kehäsuuntaisen (circumferential) suojakontaktin ansiosta erinomaisen RF-suojauksen digitaalisten äänisignaalien (AES) siirtoon. Liittimessä on koaksiaalinen maadoitusjousi ja koaksiaalinen kuusiopuristusholkki kaapelin liitäntäkohdassa varmistamassa luotettavan suojauksen siirtymisen kaapelista liittimen runkoon.

Rakenne ja materiaali: Runko on sinkkivalua (ZnAl4Cu1), nikkelipinnoitettu. Kontaktit ovat pronssia (CuSn8), pinnoitettuna 0,2 µm kultaseoksella 2 µm nikkelin päälle. Puristusholkki on CuZn39Pb3-messinkiä, nikkelipinnoitettu. Eriste on polyamidia (PA66). Lukitusmekanismi on salpalukko (latch lock), teräksestä (St3K32/Ck67), nikkelipinnoitettu. Vedonpoistokupu on polyuretaania, ja kiristysjärjestelmä on "chuck type" -tyyppinen tukevaa kaapelin puristusta varten.

Sähköiset ominaisuudet: Nimellisvirta per kontakti on 16 A, nimellisjännite alle 50 V. Kontaktiresistanssi on enintään 3 mΩ, kapasitanssi kontaktien välillä enintään 4 pF. Dielektrinen lujuus on 1,5 kVDC, eristysresistanssi yli 10 GΩ (alkutila). Suojauksen tehokkuus on yli 55 dB @ 1,3 GHz.

Mekaaniset ominaisuudet: Kaapelin ulkohalkaisija 5,4–6,2 mm. Puristuskoko on 6,47 mm kuusiopuristus (IEC 60803, kuolinmerkintä E). Työntövoima ja irrotusvoima ovat molemmat enintään 20 N. Elinikä on yli 1000 kytkentäkertaa. Johdinkoko enintään 2,5 mm² (14 AWG). Liitäntä toteutetaan juottamalla.

Ympäristönkesto ja standardit: Suojausluokka on IP40. Käyttölämpötila-alue on -30…+80 °C. Palamattomuusluokka on UL 94 V-0. Rakenne täyttää standardin IEC 61076-2-103 vaatimukset ja on UL-hyväksytty. Juotettavuus täyttää standardin IEC 68-2-20 vaatimukset.

Käyttökohteet: Soveltuu erityisesti digitaalisten AES-äänisignaalien siirtoon, joissa vaaditaan tehokasta RF/EMI-suojausta – XCCR-koodausrengas ilmaisee digitaalisen AES-signaalin käytön.

Tekniset tiedot:

• Valmistajan tuotekoodi: NC3FXCC
• Valmistaja: Neutrik AG
• Liitäntätyyppi: XLR
• Sukupuoli: naaras
• Napojen lukumäärä: 3
• Nimellisvirta/kontakti: 16 A
• Nimellisjännite: <50 V
• Kontaktiresistanssi: ≤3 mΩ
• Eristysresistanssi: >10 GΩ
• Suojaustehokkuus: >55 dB @ 1,3 GHz
• Kaapelin ulkohalkaisija: 5,4–6,2 mm
• Puristuskoko (suoja): 6,47 mm kuusiopuristus
• Johdinkoko (maks.): 2,5 mm² / 14 AWG
• Liitäntä: juotos
• Lukitus: salpalukko
• Kotelomateriaali: sinkkivalu, nikkelipinnoite
• Suojausluokka: IP40
• Käyttölämpötila: -30…+80 °C
• Palamattomuusluokka: UL 94 V-0
• Standardi: IEC 61076-2-103
• Sertifiointi: UL
• Elinikä: >1000 kytkentäkertaa
