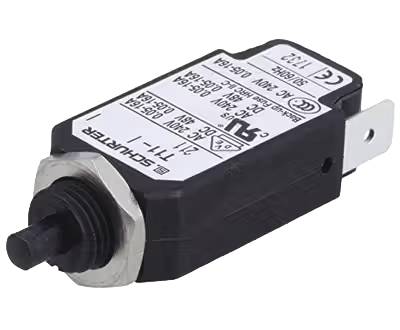

Ylivirtasuoja 240 VAC (Schurter T11-sarja)

Schurterin T11-sarjan pienikokoinen 1-napainen ylikuormitussuoja paina-nollaustyyppisellä (push-to-reset) toiminnolla – suunniteltu sähkötyökaluihin, kodinkoneisiin, virtalähteisiin, latureihin ja teollisuuslaitteisiin, joissa halutaan uudelleenkäytettävä ylivirtasuoja perinteisen sulakkeen sijaan.

Rakenne ja liitäntä: Laukaisumekanismi on lukkotyyppinen (latch type), mikä ylläpitää korkeaa kosketinvoimaa laukeamiseen asti. Tämä estää kosketinvärähtelystä johtuvaa sähkökohinaa ja vähentää koskettimien hitsautumisriskiä, joka voi esiintyä jousityyppisissä mekanismeissa. Ylikuormituksen tunnistus tapahtuu bimetallisella lämpöanturilla, joka on immuuni suurille käynnistysvirtapiikeille ja linjatransienteille. Kaikki T11-yksiköt ovat positiivisesti laukeavia (positively trip-free): koskettimet avautuvat ja pysyvät auki ylikuormituksen aikana, eikä niitä voi pitää suljettuina eivätkä ne sulkeudu automaattisesti. Liitäntä on 6,3 × 0,8 mm:n pikaliitin, ja sarja on saatavana useilla kiinnitystavoilla (kierteinen kaulaosa, upotettava, paneeliasennus).

Sähköiset ominaisuudet: Nimellisjännite on 240 VAC ja 48 VDC. Nimellisvirta-alue on 0,05–16 A mallista riippuen.

Ympäristönkesto: Käyttölämpötila-alue on -5…+60 °C.

Hyväksynnät: UL-hyväksytty, VDE-hyväksytty ja CCC-sertifioitu. Tuote on RoHS-yhteensopiva.

Tekniset tiedot:

• Mallisarja: T11 (Schurter), useita virta-arvoja (mm. 2, 3, 5 ja 10 A)
• Valmistaja: Schurter Electronic Components
• Napaisuus: 1-napainen (SPST)
• Nimellisjännite: 240 VAC / 48 VDC
• Nimellisvirta-alue: 0,05–16 A
• Toimintatyyppi: terminen (thermal), bimetallinen ylikuormitustunnistus, lukkotyyppinen laukaisu
• Nollaustapa: paina-nollaus (push-to-reset), positiivisesti trip-free
• Liitäntä: pikaliitin 6,3 × 0,8 mm
• Kiinnitys: useita vaihtoehtoja (kierteinen kaulaosa, upotettava, paneeliasennus)
• Käyttölämpötila-alue: -5…+60 °C
• Vaatimustenmukaisuus: RoHS
• Hyväksynnät: UL, VDE, CCC

Yhteensopivuus: T11-sarjasta on saatavana useita mekaanisia versioita (esim. T11-211 kierteisellä kaulaosalla, T11-811 upotettavana versiona) sekä suurempi T13-sarja korkeammille virta-arvoille.
