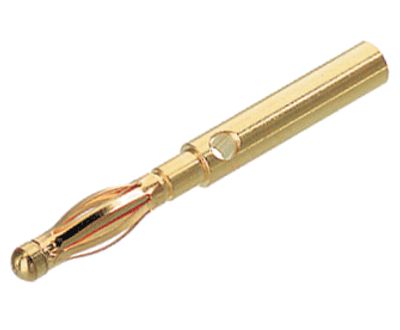

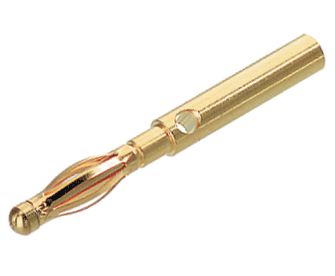

Banaanipistoke 2 mm kullattu, ilman suojusta (Stäubli/Multi-Contact LS205)
Stäublin (Multi-Contact) valmistama LS205-sarjan kullattu 2 mm:n banaanipistoke ilman muovista eristesuojusta – paljas kosketinosa, joka on tarkoitettu käytettäväksi joko sellaisenaan tai yhdessä erikseen hankittavan eristeholkin kanssa (esim. L225-sarjan suojuksellinen versio), riippuen sovelluksen vaatimuksista.
Rakenne ja liitäntä: Kosketinosa on kullattua messinkiä, ja se hyödyntää Multi-Contactin jousikuormitteista MULTILAM-kosketustekniikkaa, joka takaa matalaresistanssisen ja kestävän kosketuksen toistuvassa käytössä. Liitäntä johtoon tapahtuu juottamalla, ja rakenne hyväksyy enintään 2,1 mm:n halkaisijaltaan olevan johtimen (0,5 mm²). Kokonaispituus on 26,5 mm. Pistoke on yhteensopiva kaikkien standardikokoisten 2 mm:n banaanihylsyjen kanssa.
Sähköiset ominaisuudet: Jännitekesto on 30 VAC / 60 VDC ja virtakesto 10 A.
Ympäristönkesto: Käyttölämpötila-alue on -10…+70 °C.
Käyttökohteet: Itse koottavat mittausjohdot ja -liittimet laboratorio- ja testauskäyttöön, tilanteissa joissa halutaan käyttää omaa eristeratkaisua tai kun paljasta kosketinta tarvitaan esimerkiksi erikoisliitäntöihin.
Hyväksynnät: RoHS-yhteensopiva.
Tekniset tiedot:
- Mallisarja: LS205 (Stäubli / Multi-Contact)
- Valmistaja: Multi-Contact (Stäubli) AG
- Liitäntähalkaisija: 2 mm
- Kosketustekniikka: MULTILAM (jousikuormitteinen)
- Kosketinmateriaali: kullattu messinki
- Rakenne: ilman eristesuojusta (paljas kosketinosa)
- Liitäntätapa johtoon: juotettava
- Suurin johtimen halkaisija: 2,1 mm (0,5 mm²)
- Pituus: 26,5 mm
- Jännitekesto: 30 VAC / 60 VDC
- Virtakesto: 10 A
- Käyttölämpötila-alue: -10…+70 °C
- Vaatimustenmukaisuus: RoHS
Yhteensopivuus: Yhteensopiva kaikkien 2 mm:n banaanihylsyjen kanssa. Samasta tuoteperheestä löytyy myös eristesuojuksella varustettu versio (L225-sarja, saatavana useilla väreillä).
