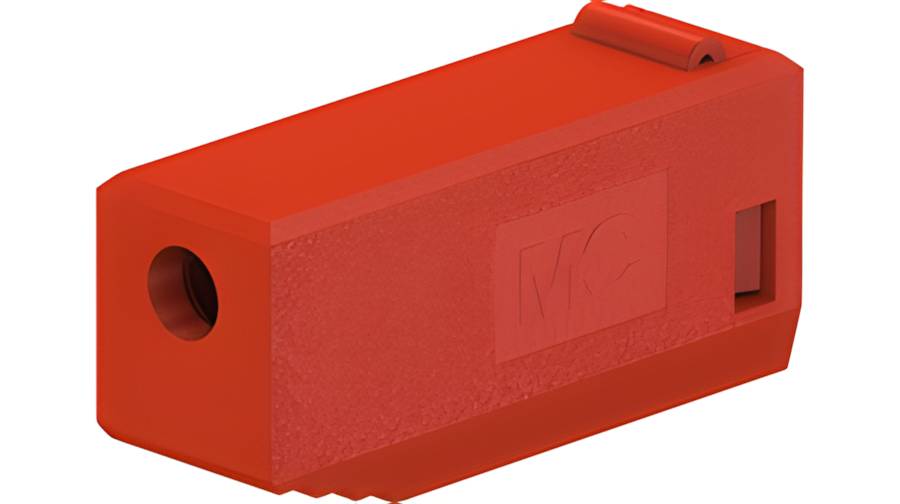

Banaanipistokkeen eriste, L225-sarja, punainen (Stäubli/Multi-Contact)

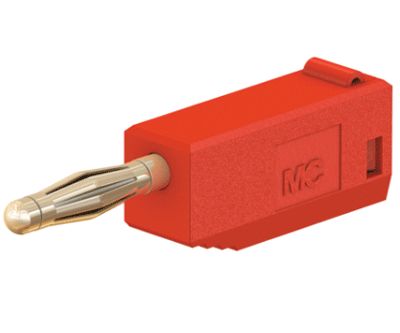

Stäublin (Multi-Contact) valmistama jäykkä muovinen eristeholkki 2 mm:n SLS205-L-sarjan banaanipistokkeille – tarkoitettu asennettavaksi erikseen hankittavan kullatun metallikoskettimen (esim. LS205) päälle, jolloin muodostuu täysin eristetty, tietyllä värillä varustettu banaanipistoke. Punainen väri mahdollistaa piirien ja mittausjohtojen selkeän visuaalisen tunnistamisen.
Rakenne ja materiaali: Eriste on valmistettu jäykästä muovista (tyypillisesti PVC tai polyamidi), ja se asennetaan johdon päälle ennen koskettimen juottamista, minkä jälkeen eriste puristetaan (press-fit) koskettimen tangon päälle pistokkeen kokoamisen viimeistelyvaiheessa. Rakenne on suunniteltu hyväksymään sama johdinkoko kuin vastaava LS205-sarjan kosketin, eli enintään 2,1 mm:n halkaisijaltaan olevan johtimen.
Käyttökohteet: Itse koottavien mittausjohtojen valmistus, kun halutaan tietyllä värillä varustettu, täysin eristetty 2 mm:n banaanipistoke ilman valmiiksi koottua pistoketta.
Tekniset tiedot:
- Tilauskoodi: L225-PU (Stäubli / Multi-Contact), punainen
- Valmistaja: Multi-Contact (Stäubli) AG
- Osan tyyppi: eristeholkki (ei sisällä metallikosketinta)
- Väri: punainen
- Materiaali: jäykkä muovi (eristävä)
- Yhteensopivuus: asennetaan LS205-sarjan kullatun 2 mm:n kosketintangon päälle
- Suurin johtimen halkaisija (yhdessä LS205-koskettimen kanssa): 2,1 mm
Yhteensopivuus: Eriste on suunniteltu käytettäväksi yhdessä LS205-sarjan paljaan, kullatun 2 mm:n koskettimen kanssa täydellisen SLS205-L-sarjan pistokkeen muodostamiseksi. Muita värivaihtoehtoja on saatavana samasta L225-eriste-sarjasta (mm. musta, sininen, keltainen, valkoinen).
