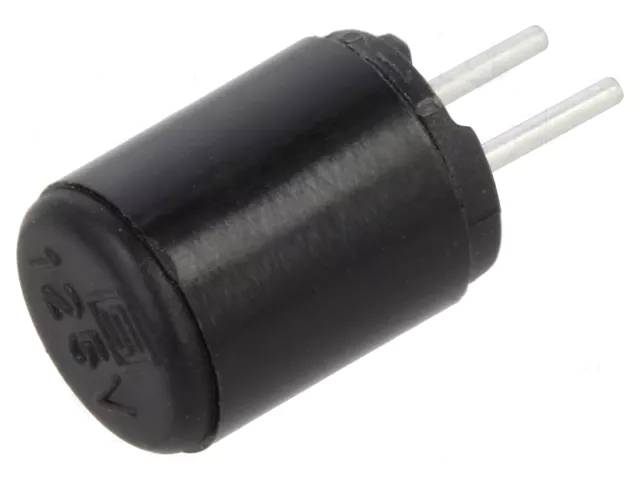

Sulake TR5 pyöreä, nopea 500mA (MSF-500MAF)

Laadukas ja luotettava pyöreä subminiatyylisulake piirilevyn suoraan läpiasennukseen herkkien elektroniikkakomponenttien suojaukseen.

MSF-500MAF (valmistajan osanumero 0034.4246) on Schurterin valmistama korkealaatuinen TR5-sarjan subminiatyylisulake (Subminiature Fuse), joka tarjoaa tarkan ja erittäin nopean (F – Quick-Acting) suojan ylivirtoja vastaan. Tämä sulake on suunniteltu erityisesti piirilevyille (PCB) suojaamaan herkkää puolijohde-elektroniikkaa, hakkurivirtalähteitä, IC-piirejä ja muita komponentteja, jotka voivat vaurioitua äkillisistä virtapiikeistä tai oikosuluista.

Sulakkeessa on pyöreä, termoplastisesta materiaalista valmistettu iskun- ja lämmönkestävä runko sekä pitkät juotosjalat, jotka mahdollistavat suoran ja tukevan läpiasennuksen (THT). Vaihtoehtoisesti se voidaan asettaa erilliseen piirilevylle juotettavaan sulakepitimeen helppoa vaihtotyötä varten. Komponentti täyttää tiukat kansainväliset turvallisuusstandardit (kuten IEC 60127-3) ja tarjoaa jatkuvasti tarkan toimintakynnyksen laajalla lämpötila-alueella.

Tärkeimmät ominaisuudet:

• Erittäin nopea toiminta (Quick-Acting): Katkaisee virran äärimmäisen nopeasti vikatilanteen sattuessa, mikä minimoi muiden piirilevykomponenttien vaurioitumisriskin.

• Kompakti TR5-rakenne: Pieni pyöreä muoto säästää kriittistä tilaa piirilevyllä perinteisiin lasiputkisulakkeisiin verrattuna.

• Korkea valmistuslaatu: Schurterin teollisuustason sulaketeknologia takaa tarkan ja luotettavan laukaisuvirran ilman ennenaikaista väsymistä.

• Palamaton materiaali: UL 94 V-0 -luokiteltu termoplastinen runko tarjoaa maksimaalisen paloturvallisuuden vikatilanteissa.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: MSF-500MAF

• Valmistajan osanumero: 0034.4246

• Sulakkeen tyyppi: TR5 / Subminiatyylisulake

• Laukaisunopeus: Nopea (F / Quick-Acting / Fast)

• Nimellisvirta: 500 mA (0,5 A)

• Nimellisjännite: 250 V AC

• Katkaisukyky (Breaking Capacity): 35 A

• Asennustapa: Läpiasennus (THT, suoraan piirilevylle tai pitimeen)

• Nastaetäisyys (Pitch): Standardi 5,08 mm

• Käyttölämpötila-alue: -40 °C ... +85 °C

• Standardit ja hyväksynnät: IEC 60127-3, VDE, UL, RoHS

• Valmistaja: Schurter

Tyypilliset käyttökohteet:

• Hakkurivirtalähteiden (SMPS) ja AC/DC-adapterien tulosuojaukset

• Teollisuusautomaation ohjauskortit, mittalaitteet ja sensorit

• Kodinkoneiden, viihde-elektroniikan ja akkulaturien sisäiset suojapiirit

• Mikrokontrollerien ja herkkien digitaalipiirien virransyöttölinjat

• Laitteiden huolto, prototyyppien rakentaminen ja laboratoriotestit

Vinkki huoltoon ja tuotantoon: Jos sulaketta joudutaan vaihtamaan usein esimerkiksi testauslaitteissa tai kehitysalustoissa, suosittelemme käyttämään piirilevyllä TR5-sulakepidintä. Tällöin sulake voidaan vaihtaa sekunneissa pelkästään vetämällä ilman juotoskolvin tarvetta.
