Pienoissulakkeet

Pienoissulakkeet – Kompaktit piirikorttisulakkeet elektroniikkateollisuuteen ja laitesuunnitteluun

Modernissa elektroniikkasuunnittelussa, laitevalmistuksessa ja hakkuriteholähteissä laitteiden fyysinen koko pienenee jatkuvasti, mikä asettaa tiukat vaatimukset myös suojakomponenteille. Pienoissulakkeet (piirikorttisulakkeet, subminiature fuses ja mikro-sulakkeet) tarjoavat erittäin tarkan ja luotettavan ylivirtasuojan minimaalisessa koossa. Nämä sulakkeet on suunniteltu juotettaviksi suoraan piirilevylle (PCB) tai asennettaviksi erillisiin piirikortille tarkoitettuihin pienoissulakepitimeen. Niiden avulla voidaan suojata herkkää elektroniikkaa, latureita, kodinkoneiden ohjauskortteja ja tietoliikennetuotteita oikosuluilta ja ylikuormitukselta äärimmäisen tilaa säästävästi.

Starelecin ammattitason valikoimasta löydät teollisuusstandardien mukaiset pienoissulakkeet kaikkiin elektroniikkakokoonpanoihin:

• Standardoidut ja suositut rakennemuodot: Valikoimamme kattaa globaalisti käytetyt radiaaliset putki- ja rasiamallit, jotka asettuvat siististi pystyasentoon piirikortille:

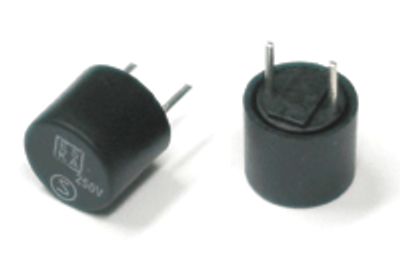

  • TR5-sulakkeet (pyöreät): Erittäin suosittu pyöreä pienoissulaketyyppi, jossa on radiaaliset kytkentälangat. Tarjoaa erinomaisen sähköisen eristyksen ja suojauksen.

  • TE5-sulakkeet (suorakaide): Neliskulmaiset suorakaidesulakkeet, jotka vastaavat sähköisiltä ominaisuuksiltaan TR5-sarjaa, mutta niiden muotoilu voi optimoida tilankäyttöä tietyissä komponenteissa ja automaattisissa ladontakoneissa (Pick-and-Place).

• Laukaisunopeus kuormituksen luonteen mukaan:

  • Hitaat pienoissulakkeet (T / Time-lag): Varustettu viivästetyllä laukaisulla, joka kestää hakkuriteholähteiden, kondensaattoripankkien latautumisen ja muuntajien lyhytaikaiset normaalit kytkentävirtapiikit laukeamatta tarpeettomasti.

  • Nopeat pienoissulakkeet (F / Fast-acting): Reagoivat välittömästi pieniinkin ylivirtoihin suojaten herkkää puolijohde-elektroniikkaa ja mikro-ohjaimia vaurioitumiselta.

• Korkea jänniteluokitus ja laaja virta-alue: Pienestä koostaan huolimatta tuotteemme tarjoavat tyypillisesti 250 VAC -jänniteluokituksen ja kattavan ampeeriskaalan muutamista milliampeereista (mA) aina useampaan ampeeriin (A).

Tehokasta tila- ja kustannussäästöä piirilevylle

Pienoissulaketta valittaessa on tärkeää huomioida oikean virta-arvon ja laukaisukarakteristiikan (F tai T) lisäksi rasteriväli (pin spacing) sekä asennustapa. Jos laitteen huollettavuus halutaan maksimoida ilman juotostöitä, pienoissulakkeet voidaan asentaa piirikortille juotettaviin pienoissulakepitimeen, jolloin sulakkeen vaihto onnistuu nopeasti ja työkaluitta. Tutustu korkealaatuiseen, kansainväliset standardit (kuten IEC 60127) täyttävään valikoimaamme ja tilaa pienoissulakkeet nopealla toimituksella suoraan Suomen varastostamme.
