Pienoissulakkeet hidas (TR5-sarja)

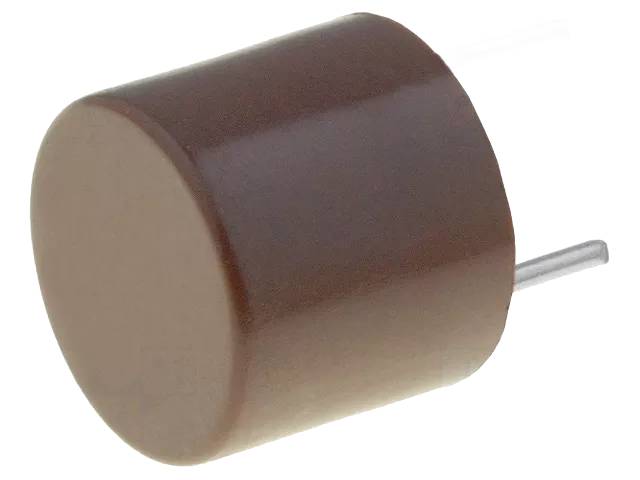

TR5-sarjan radiaalijohtiminen viivesulake (Time-Lag) – PCB-suoraan juotettava tai kantaan liitettävä subminiatyyrisulake, joka säästää piirilevytilaa perinteiseen lasiputkisulakkeeseen verrattuna. Sarja soveltuu akkulatureihin, kuluttajaelektroniikkaan, virtalähteisiin ja teollisuuden ohjauslaitteisiin.
Rakenne ja liitäntä: Runko ja päätykorkit ovat ruskeaa lasikuituvahvisteista polyamidia (PA 6.6, palonkesto UL94 V-0), ja pyöreät johtimet ovat tinapinnoitettua kuparia, nastaväli 5,08 mm. Sulake on saatavana sekä pitkillä (18,8 mm) että lyhyillä (4,3 mm) johtimilla, suoraan juotettavaksi tai kantaliitäntään. Johtimen vetolujuus on vähintään 10 N.
Sähköiset ominaisuudet: Nimellisjännite on 250 VAC ja nimellisvirta-alue 50 mA–10 A mallista riippuen. Toimintaominaisuus on hidas (Time-Lag): sulake sietää 200 % nimellisvirrasta jopa 60 sekunnin ajan ilman laukeamista, mikä tekee sarjasta sopivan käynnistysvirtapiikkejä sisältäville piireille. Murtokapasiteetti on 50 A (250 VAC).
Eristys ja ympäristönkesto: Käyttölämpötila-alue on -40…+85 °C (huomioiden lämpötilan mukainen derating-käyrä). Tärinänkestävyys on testattu 24 syklin ajan (10–60 Hz, 0,75 mm amplitudi; 60–2000 Hz, 10G kiihtyvyys). Juotoslämmönkesto on 260 °C / 10 s (aaltojuotos) tai 350 °C / 3 s (juotoskolvi).
Hyväksynnät: Sarja noudattaa UL 248-14 -standardia (agency file 51378 ja E67006, virta-alueesta riippuen). Tuote on halogeeniton, lyijytön ja RoHS-yhteensopiva.
Tekniset tiedot:
- Mallisarja: TR5 (374-sarja tai vastaava), useita virta-arvoja (mm. 0,5, 1, 2, 5 ja 10 A)
- Nimellisjännite: 250 VAC
- Nimellisvirta-alue: 50 mA–10 A
- Toimintaominaisuus: hidas (Time-Lag), 200 % nimellisvirrasta ≥60 s
- Murtokapasiteetti: 50 A (250 VAC)
- Runkomateriaali: ruskea polyamidi PA 6.6 (UL94 V-0)
- Johdinmateriaali: tinapinnoitettu kupari, nastaväli 5,08 mm
- Käyttölämpötila-alue: -40…+85 °C
- Juotoslämmönkesto: 260 °C/10s (aaltojuotos), 350 °C/3s (kolvi)
- Vaatimustenmukaisuus: RoHS, halogeeniton, lyijytön
- Hyväksynnät: UL 248-14
Yhteensopivuus: Samasta TR5-muotoilusta on saatavana myös nopea (fast-blow) versio yleiskäyttöisempiin sovelluksiin, joissa käynnistysvirtapiikkien sietoa ei tarvita.
