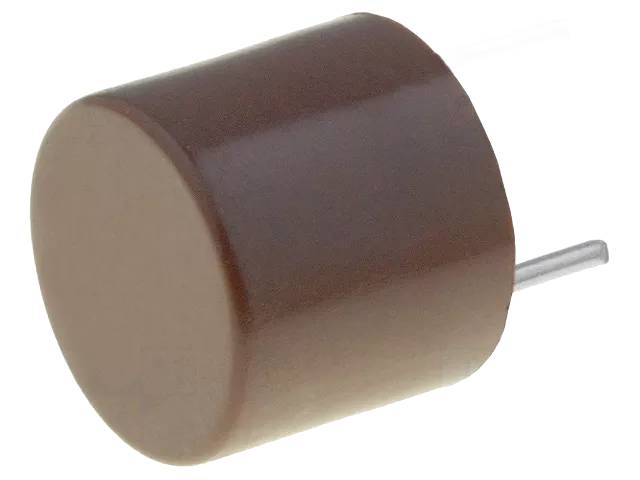

Pienoissulakkeet nopea (TR5-sarja)
TR5-sarjan radiaalijohtiminen nopea (fast-acting) sulake – IEC 60127-3 -standardin mukainen subminiatyyrisulake, joka säästää piirilevytilaa perinteiseen lasiputkisulakkeeseen verrattuna. Sarja soveltuu akkulatureihin, kuluttajaelektroniikkaan, virtalähteisiin ja teollisuuden ohjauslaitteisiin.
Rakenne ja liitäntä: Runko ja päätykorkit ovat lasikuituvahvisteista polyamidia, ja pyöreät johtimet ovat tinapinnoitettua kuparia, nastaväli 5,08 mm. Sulake on saatavana sekä pitkillä että lyhyillä johtimilla, suoraan juotettavaksi tai kantaliitäntään.
Sähköiset ominaisuudet: Nimellisjännite on 250 VAC ja nimellisvirta-alue 40 mA–6,3 A mallista riippuen. Toimintaominaisuus on nopea (fast-acting): sulake laukeaa ilman merkittävää viivettä ylikuormitus- ja oikosulkutilanteissa, mikä tekee sarjasta sopivan herkän elektroniikan suojaukseen ilman käynnistysvirtapiikkien sietovaatimusta.
Eristys ja ympäristönkesto: Käyttölämpötila-alue on -40…+85 °C. Rakenne on tärinänkestävä ja iskusuojattu (shock safe casing). Juotoslämmönkesto vastaa saman muotoilun (TR5) muiden sarjojen tasoa.
Hyväksynnät: Sarja on UL/CSA/NMX 248-1- ja UL/CSA/NMX 248-14 -tunnustettu. Tuote on halogeeniton, lyijytön ja RoHS-yhteensopiva.
Tekniset tiedot:
- Mallisarja: TR5 (370-sarja tai vastaava), useita virta-arvoja (mm. 0,5, 1, 2 ja 5 A)
- Nimellisjännite: 250 VAC
- Nimellisvirta-alue: 40 mA–6,3 A
- Toimintaominaisuus: nopea (fast-acting), IEC 60127-3
- Runkomateriaali: lasikuituvahvisteinen polyamidi
- Johdinmateriaali: tinapinnoitettu kupari, nastaväli 5,08 mm
- Käyttölämpötila-alue: -40…+85 °C
- Vaatimustenmukaisuus: RoHS, halogeeniton, lyijytön
- Hyväksynnät: UL/CSA/NMX 248-1, UL/CSA/NMX 248-14
Yhteensopivuus: Samasta TR5-muotoilusta on saatavana myös hidas (Time-Lag) versio sovelluksiin, joissa vaaditaan käynnistysvirtapiikkien sietoa.
