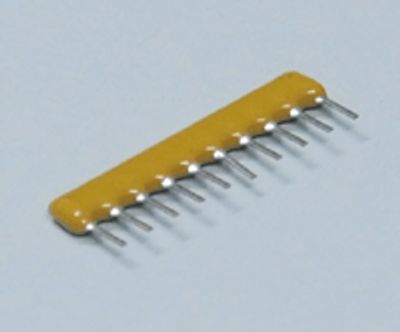

Vastusverkko SIL-10 9x 22 Ω (VV10-22R)
Tämä SIL-10-vastusverkko yhdistää yhteen yksirivisiin koteloon yhdeksän vastusta, joiden resistanssi on 22 Ω ja toleranssi ±2 %. Yksi komponentti korvaa yhdeksän erillistä vastusta, mikä säästää piirilevytilaa, vähentää juotospisteitä ja nopeuttaa kokoonpanoa. Yksirivinen, matalaprofiilinen SIL-kotelo vie levyltä vain kapean kaistan, ja läpiladontajalat sopivat sekä automaattiseen että käsin tehtävään juottamiseen. Komponentin voi asentaa myös yksirivisiin kantaliittimiin.
Kaikkien yhdeksän vastuksen yksi napa on kytketty yhteiseen päätteeseen (bussed, jalka 1), ja toiset päät on viety erillisille jaloille 2-10. Yhteinen napa kytketään käyttöjännitteeseen tai maahan. Rakenne sopii LED-rivien esivastuksiksi, mikrokontrollerin ja logiikkapiirien tulolinjojen vetovastuksiksi (pull-up ja pull-down), väylien terminointiin sekä signaalilinjojen sarjavastuksiksi. 22 Ω:n resistanssi on sopiva arvo digitaalisignaalien sarjavastuksiksi, joilla vaimennetaan heijastuksia ja rajoitetaan signaalin reunojen jyrkkyyttä, sekä virranrajoitukseen sovelluksissa, joissa jännitehäviön halutaan jäävän pieneksi.
Jokainen vastus kestää 0,125 W:n tehon ja suurin toimintajännite on 100 V. Käyttölämpötila-alue on -55 °C…+125 °C, joten verkko soveltuu laajalle ympäristöjen lämpötilavaihteluille. Yhdessä koteloinnissa olevat vastukset käyttäytyvät lämpötilan vaihdellessa samankaltaisesti, ja linjojen ominaisuudet pysyvät yhdenmukaisina.
Jalkojen väli on 2,54 mm (0,1"), joten kotelo sopii suoraan yleisiin rei'itettyihin prototyyppilevyihin ja vakiopiirilevyihin. Kotelon pituus on noin 25,4 mm, korkeus noin 5,08 mm ja paksuus noin 2,5 mm.
Tekniset tiedot
- SKU: VV10-22R
- Tuoteryhmä: Vastusverkot
- Malli: VV10
- Valmistajan tyyppi: RNLA10G0220B0E (Royalohm)
- Verkon tyyppi: Bussed (vastusten yksi napa yhteisessä päätteessä)
- Resistanssi: 22 Ω
- Toleranssi: ±2 %
- Vastusten lukumäärä: 9
- Teho per vastus: 0,125 W
- Suurin toimintajännite: 100 V
- Käyttölämpötila: -55 °C…+125 °C
- Kotelo: SIL-10 (SIP-10)
- Asennus: Läpiladonta
- Jalkojen lukumäärä: 10
- Jalkojen väli: 2,54 mm
- Mitat (P × K × L): noin 25,4 × 5,08 × 2,5 mm
Täydentävät tuotteet
Samasta VV10-mallista löytyy muita resistanssiarvoja. Täydentäviksi sopivat SIL-kantaliittimet ja muut vastusverkot.
